Racord drept compresie Giacomini R180FY135, filet interior 1 1/4" x 35, pentru teava cupru, alama

Racord drept de compresie din alama, cu filet interior 1 1/4" x 35 mm, destinat pentru tevi din cupru. Se foloseste in instalatii de apa, incalzire, racire sau in retele de distributie a gazelor si hidrocarburilor lichide nepericuloase. Modelul asigura o conexiune etansa, rezistenta si durabila, conform standardului EN 1254-2.

Fitingul este prevazut cu doua garnituri O-ring:

• O-ring negru din EPDM, conform EN 681-1, pentru instalatii de apa;

• O-ring galben din NBR, conform EN 549 si EN 682, pentru gaze si hidrocarburi lichide.

Corpul si piulita sunt realizate din alama CW617N, iar monocona din alama CW614N, materiale care asigura rezistenta la presiune, uzura si coroziune.

Caracteristici tehnice:

• Tip fiting: racord drept compresie cu filet interior

• Dimensiune: 1 1/4" x Ø35 mm

• Material corp: alama CW617N conform UNI EN 12165

• Material monocona: alama CW614N conform UNI EN 12164

• Garnituri: O-ring EPDM (pentru apa) / O-ring NBR (pentru gaz si hidrocarburi)

• Presiune maxima de lucru:

  • 10 bari (instalatii de apa)

  • 5 bari (instalatii de gaz si hidrocarburi)

• Temperatura de lucru:

  • 5°C – 110°C (apa)

  • 5°C – 90°C (gaz si hidrocarburi)

• Standard: EN 1254-2

• Cuplu recomandat la strangere:

  • teava cupru moale: 30 Nm

  • teava cupru dura: 40 Nm

Caracteristici speciale:

• Etansare dubla prin garnituri O-ring, pentru siguranta maxima.

• Racord mecanic ireversibil – nu poate fi refolosit dupa strangere.

• Corp din alama forjata, rezistenta la presiune si coroziune.

• Design compact, potrivit pentru spatii reduse.

• Compatibil cu tevi de cupru conform ISO 21003.

Avantaje:

• Instalare rapida si sigura, fara lipire.

• Etansare perfecta fara materiale suplimentare.

• Rezistenta ridicata la presiune si la variatii de temperatura.

• Durabilitate mare si intretinere minima.

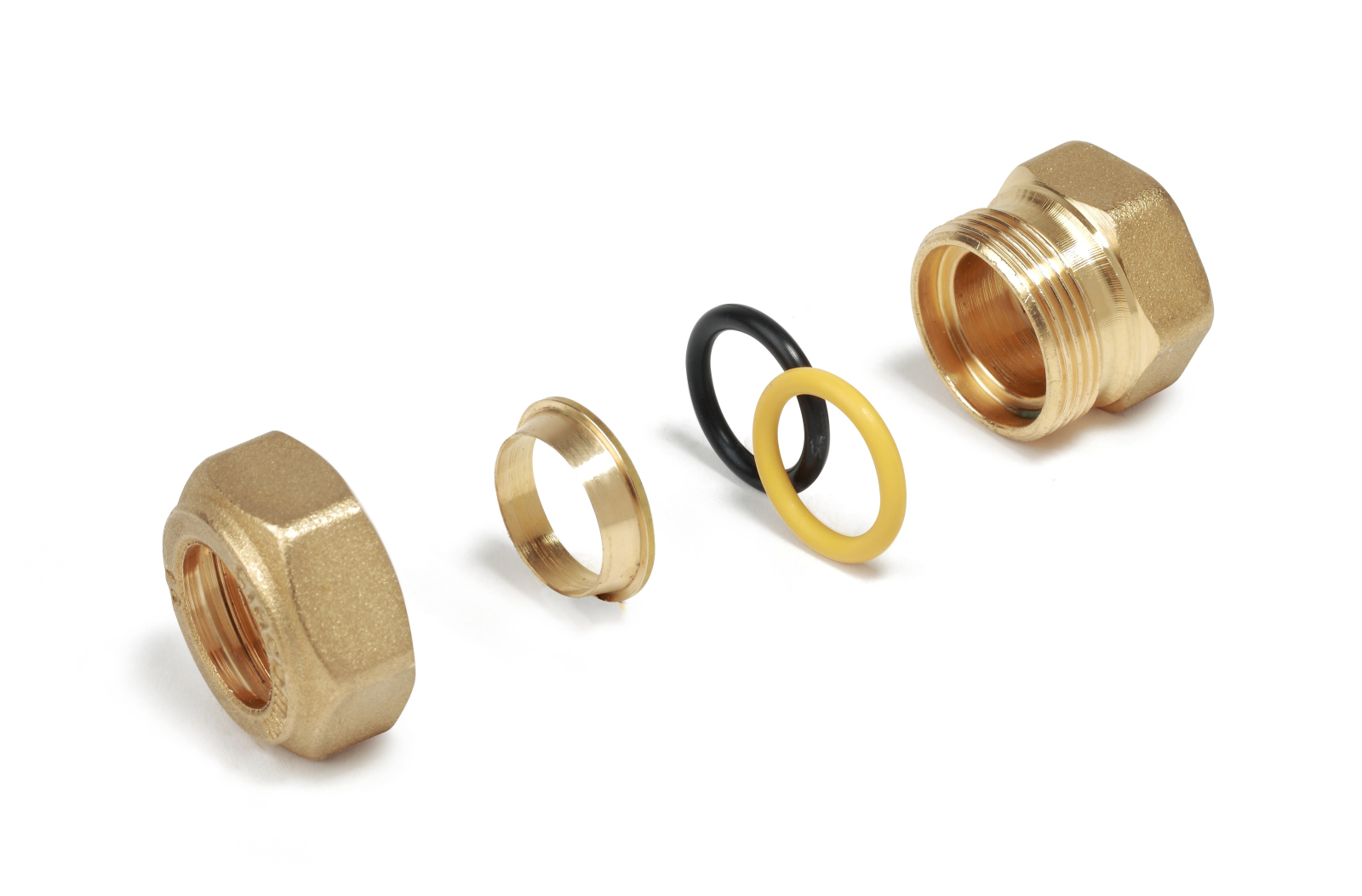

Componente:

1 Dop
2 Monocon
3 Garnitura O-ring
4 Corp fiting

Montaj :

Pentru a evita deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a asigura eficienta imbinarii, se recomanda respectarea urmatoarelor instructiuni:

1 - Taie teava perpendicular pe axul ei, indepartand eventualele bavuri interioare si exterioare.
2 - Unge filetul piulitei si al corpului fitingului, inclusiv monoconul. Apoi monteaza pe teava piulita, monoconul si garnitura O-ring.
3 - Strange piulita manual pana se simte o usoara rezistenta. Apoi finalizeaza strangerea cu o cheie dinamometrica.
4 - Verifica daca strangerea s-a realizat corect. Observand teava, se va remarca o usoara deformare a acesteia cauzata de monoconul din alama. Inchiderea fitingurilor este ireversibila; in cazul unei strangeri incorecte, taierea tevii devine necesara pentru refacerea imbinarii cu un fiting nou.
