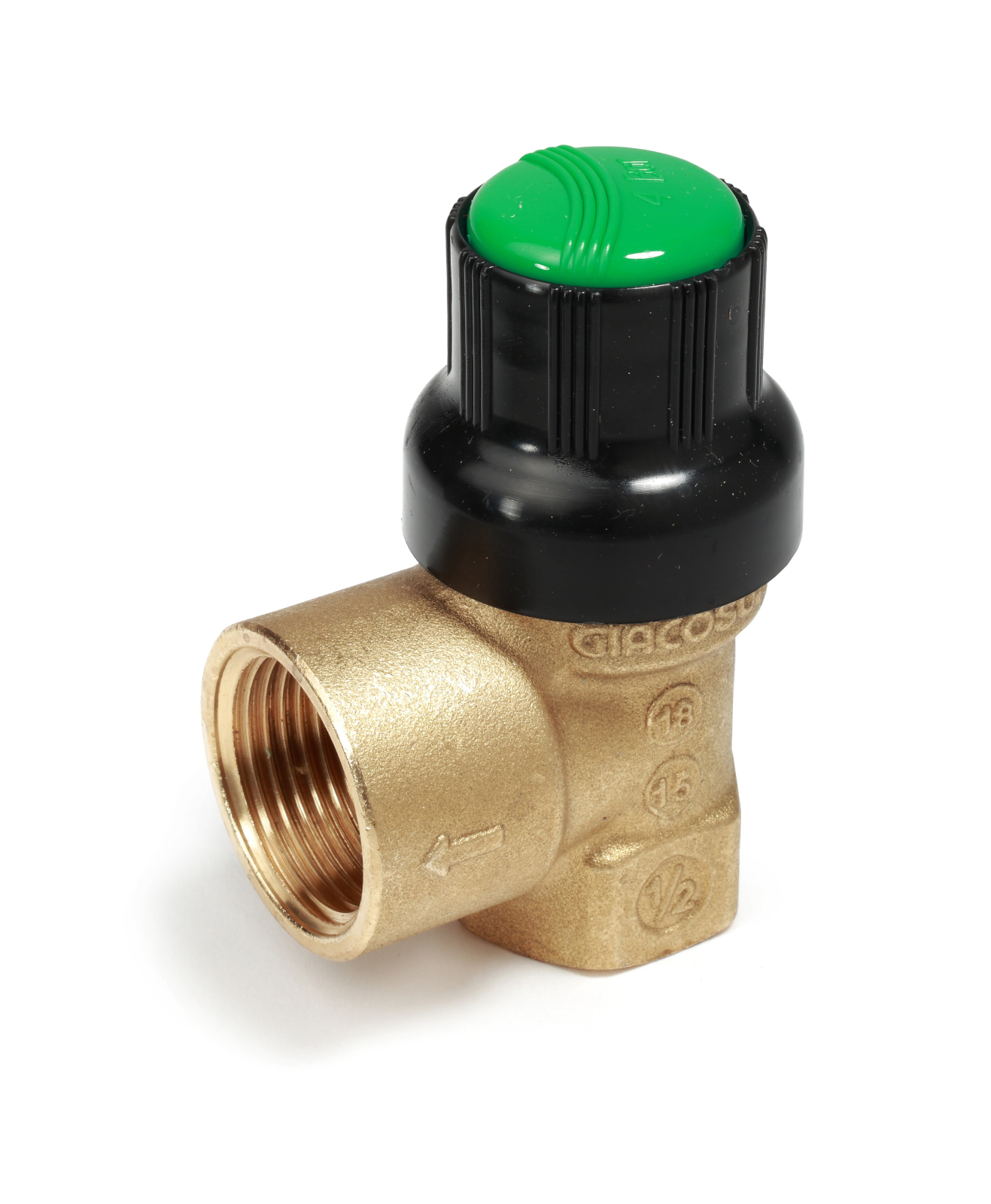

Supapa de siguranta solara Giacomini R140CY006, 4 bar, filet interior 1/2” x 3/4”, pentru instalatii termice si panouri solare, alama

Supapa de siguranta Giacomini R140CY006 este conceputa special pentru instalatii solare termice cu rezervor de expansiune inchis. Are rolul de a proteja circuitul de suprapresiune, asigurand functionarea in siguranta a sistemului. Produsul este fabricat conform Directivei PED 2014/68/UE, categoria IV, garantand performanta si fiabilitate in conditii solicitante.

Caracteristici tehnice:

• Fluide compatibile: apa si solutii de glicol (max. 50%)

• Temperatura minima admisa: 5°C (pana la -20°C cu 50% glicol)

• Temperatura maxima de lucru: 160°C

• Presiune maxima admisa: 10 bar

• Presiune de calibrare: 4 bar (capac verde)

• Suprafata de curgere: 132,7 mm²

• Capacitate de evacuare: 141,16 kg/h

• Putere maxima generator: 81,9 kW

• Conexiuni: G 1/2”F intrare x G 3/4”F iesire

• Material corp: alama CW617N

• Membrana: EPDM

• Arcuri si tije: otel si alama CW614N

• Capac: ABS/MABS

Avantaje:

• Protectie sigura impotriva suprapresiunii in circuitele solare inchise

• Constructie compacta si rezistenta la temperaturi inalte

• Compatibila cu solutii de glicol, ideala pentru instalatii solare

• Respecta standardele europene de siguranta (UNI EN ISO 4126-1, PED 2014/68/UE)

• Poate fi montata vertical, in zona cea mai rece a sistemului, pentru performanta optima

Inainte de a instala orice supapa de siguranta, este necesar ca personalul tehnic specializat, responsabil de sistem, sa efectueze dimensionarea corecta, in conformitate cu normele locale.

Seria de supape de siguranta R140C trebuie montata in pozitie verticala, pentru a evita depunerea impuritatilor din sistem, si in sensul de curgere indicat de sageata de pe corpul supapei.

De asemenea, supapele de siguranta trebuie instalate in zona cea mai rece a sistemului (corespunzand turului colectoarelor solare), intr-un loc vizibil si usor accesibil pentru control. Conducta de racordare a supapei nu trebuie sa depaseasca lungimea de 1 metru, sa nu contina strangulări si sa aiba un diametru cel putin egal cu cel al conexiunii de intrare.

Evacuarea supapei de siguranta trebuie sa fie vizibila si realizata printr-o conducta cu diametru cel putin egal cu cel al conexiunii de iesire.

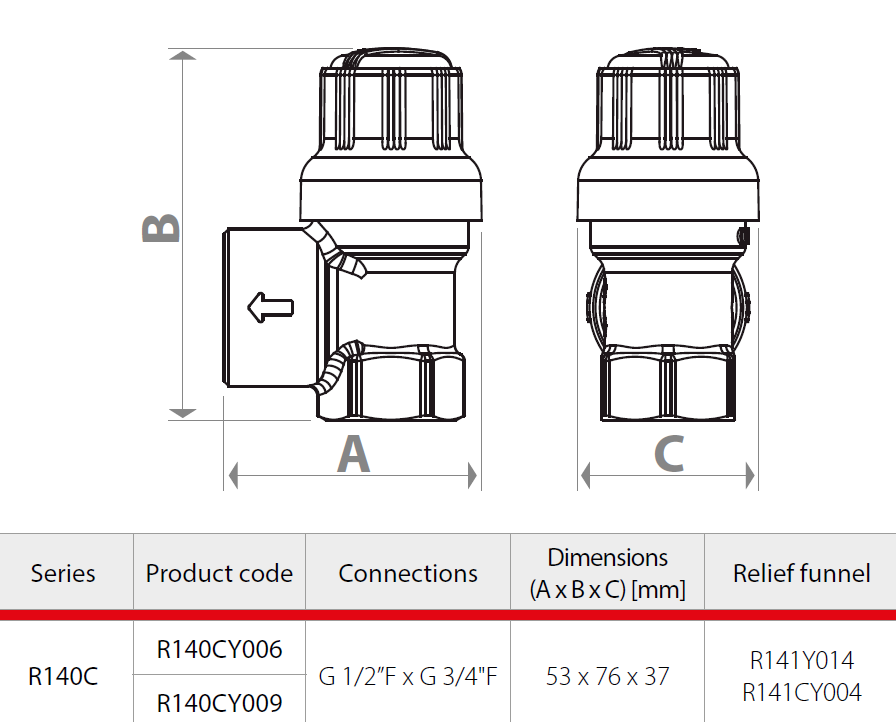

Dimensiuni :
