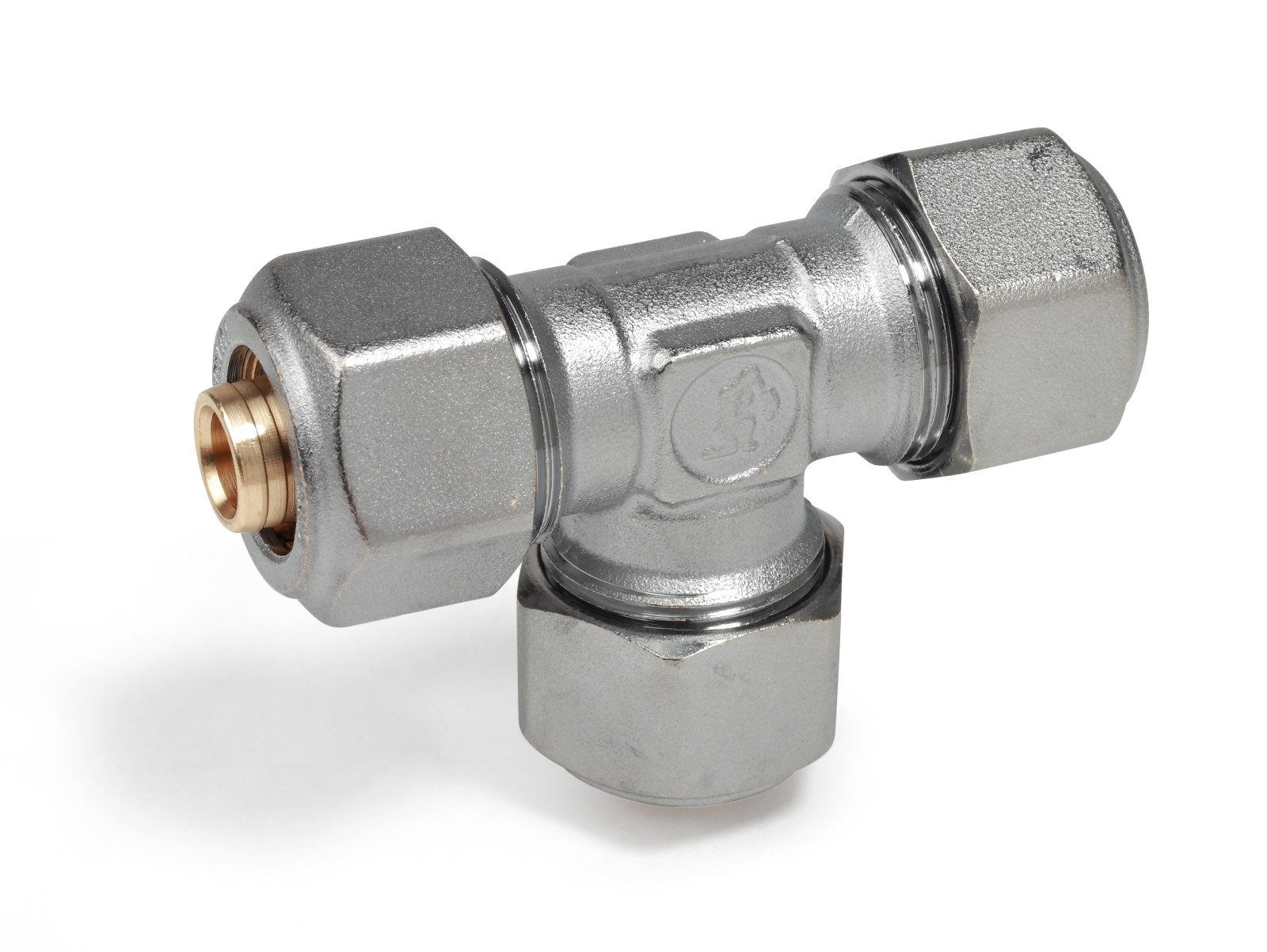

Teu compresie Giacomini R564MX057, 20 x 2 mm, pentru teava din plastic sau multistrat, alama cromata

Teu de compresie realizat din alama cromata, destinat conectarii tevilor din plastic sau multistrat in instalatii de incalzire, racire si alimentare cu apa. Modelul Giacomini R564MX057 asigura o imbinare mecanica sigura si etansa intre trei conducte de acelasi diametru, fiind ideal pentru distributia uniforma a fluxului in retelele de instalatii.

Fitingul este fabricat din alama CW617N conform UNI EN 12165, cu piulite din acelasi material si garnituri O-ring negre din EPDM, conforme EN 681-1. Constructia respecta standardul european EN 1254-3 pentru fitinguri din cupru si aliaje de cupru destinate tevilor din plastic cu terminale prin compresie.

Caracteristici tehnice:

• Tip fiting: teu compresie

• Conexiuni: (20 x 2) x (20 x 2) x (20 x 2)

• Material corp: alama CW617N conform UNI EN 12165

• Finisaj: cromat

• Garnituri: O-ring din EPDM negru, conform EN 681-1

• Presiune maxima de lucru: 10 bari

• Temperatura de lucru: 5°C – 110°C

• Compatibilitate: tevi din plastic si multistrat conform ISO 21003

• Standard: EN 1254-3

• Domeniu de utilizare: instalatii de apa potabila, incalzire si racire

Caracteristici speciale:

• Etansare prin sistem de compresie, fara lipire sau sudura.

• Corp si piulite din alama rezistente la presiune si coroziune.

• Montaj simplu si sigur, cu O-ring dublu pentru etansare perfecta.

• Poate fi folosit pentru instalatii casnice si industriale.

Avantaje:

• Asigura o imbinare solida si fiabila intre trei conducte.

• Etansare durabila fara materiale suplimentare.

• Rezistenta la presiune, temperatura si coroziune.

• Poate fi demontat si refolosit in alte configuratii.

Componente:


1 Piulita
2 Fiting de compresie
3 Bariera izolatoare
4 Garnitura O-ring
5 Adaptor
6 Corpul fitingului

Instalare :

1. Teava trebuie taiata perpendicular pe axa sa (se recomanda rotirea usoara a clestilor de taiat in timpul operatiunii pentru a facilita procesul).

2. Asigurati-va ca elementele de etansare hidraulica nu sunt deteriorate in timpul instalarii, deoarece acest lucru ar putea compromite eficienta imbinarii:
   A. indepartati bavurile de pe marginea interioara a tevii.
   B. calibrati interiorul tevii.
   C. lubrifiati elementele de etansare si suprafata interioara a tevii care vine in contact cu garnitura O-ring.

3. Introduceti pe teava piulita si fitingul de compresie.

4. Montati bariera izolatoare (numai in cazul tevilor multistrat), apoi introduceti teava pe adaptorul fitingului, impingand-o pana la capat.

5. Introduceti adaptorul in partea terminala a sistemului de distributie/reglare termohidraulica, folosind garnitura O-ring externa.

6. Strangeti piulita pe partea terminala a sistemului de distributie/reglare termohidraulica.
