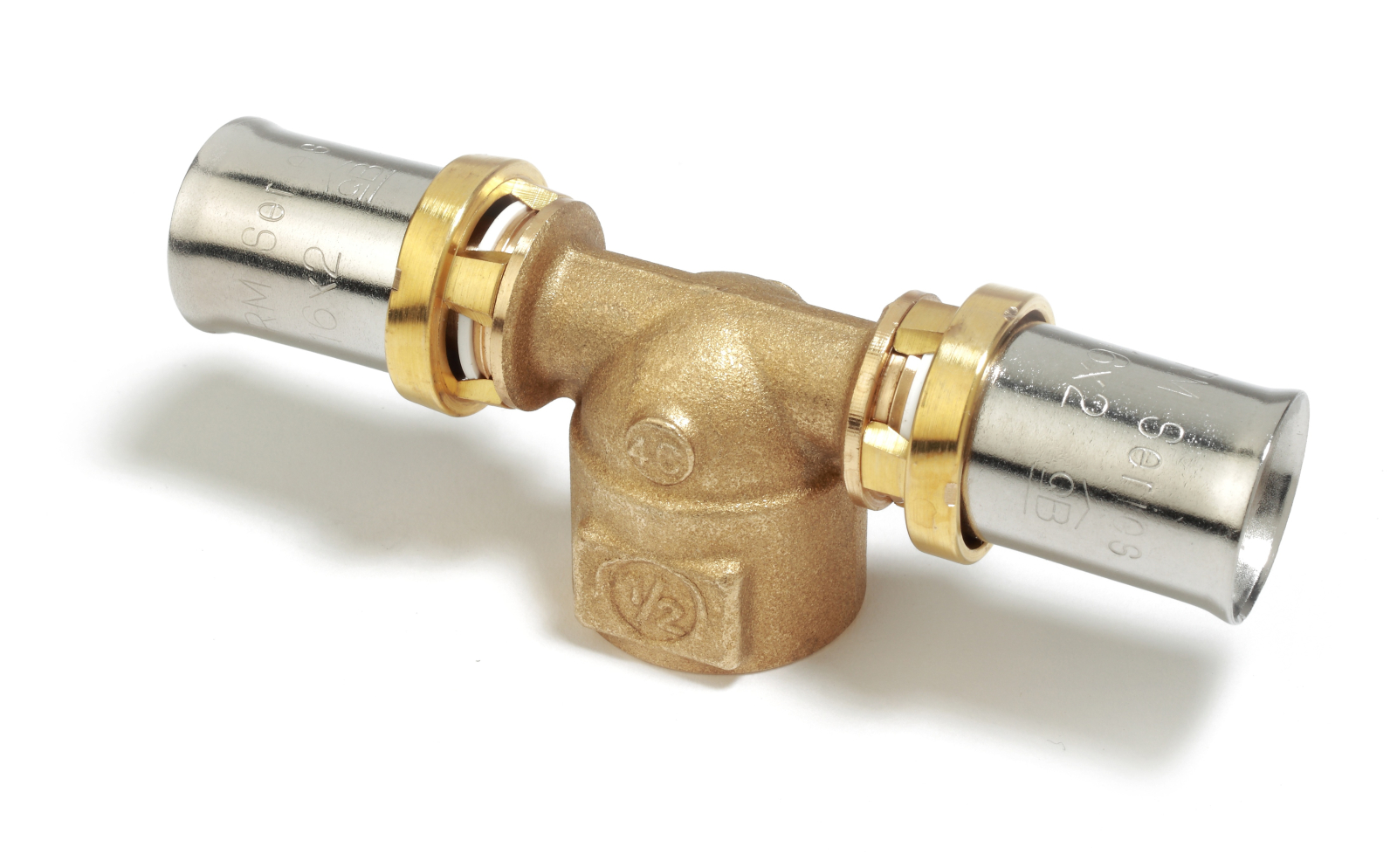

Teu de presare Giacomini RM154Y059, filet interior 1”, pentru teava multistrat diametru 32 mm

Teul RM154Y059 de la Giacomini este un fiting profesional de tip multi-jaw press, utilizat pentru realizarea conexiunilor in instalatii de apa calda, rece sau incalzire. Este realizat din alama CW617N conform EN 12165, oferind rezistenta mare la presiune si coroziune.

Este prevazut cu filet interior de 1” si conexiuni de presare pentru teava multistrat 32x3 mm. Garniturile duble O-Ring din EPDM asigura etansare perfecta si durabila, conform standardului EN 681-1. Fitingul poate fi presat cu clesti avand profil TH, H sau U, ceea ce ii ofera compatibilitate cu diferite tipuri de scule de presare.

Presiunea maxima de lucru este de 10 bar, iar temperatura de utilizare se incadreaza intre 5 si 110°C. Este potrivit pentru instalatii sanitare si termice, inclusiv circuite cu antigel (max. 50% glicol).

Avantaje principale:

• corp robust din alama de calitate, rezistent la coroziune;

• sistem de presare rapid si sigur, fara filetari suplimentare;

• compatibilitate cu mai multe profiluri de clesti (TH, H, U);

• garnituri EPDM rezistente la temperaturi inalte si substante chimice;

• asigura o etansare fiabila si montaj simplu, reducand timpul de lucru.

Componente fitting :



1. Corp din alama
2. Inel de fixare (Ø 75 si 90 mm cu separator izolant)
3. Bucsa
4. Garnitura O-Ring
5. Separator izolant (Ø 16 pana la 63 mm)

Instalare :

Recomandam respectarea instructiunilor de mai jos pentru a preveni deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a obtine o imbinare eficienta.

1. Taie teava perpendicular (90°) pe axul ei, folosind un cleste taietor (recomandam rotirea usoara a clestelui in timpul taierii) sau un dispozitiv de taiat tevi cu role, pentru a evita deformarea sectiunii.
2. O etansare corecta a fitingurilor mecanice prin presare se obtine doar daca teava si fitingul au acelasi diametru nominal si aceeasi grosime a peretelui.
Se recomanda verificarea dimensiunilor componentelor inainte de presare, pentru a evita asamblarile incorecte.

3. Debavureaza si calibreaza interiorul tevii folosind un instrument special (asigura-te ca dimensiunea instrumentului corespunde cu cea a tevii).
Lubrifiaza interiorul tevii cu un lubrifiant compatibil cu materialele si utilizarea sistemului.
4. Introdu teava complet in fiting; pozitia corecta a imbinarii poate fi verificata vizual prin fantele inelului de fixare. Profilul conic al bucsei faciliteaza introducerea tevii.

5. Pentru operatiunea de presare, foloseste o falca de aceeasi dimensiune cu fitingul si cu profil conform tabelului „Profile falci” de la pagina 2:
• deschide falcile si asigura-te ca nu exista resturi sau impuritati in interior inainte de introducerea fitingului;
• introduce fitingul in canelurile falcilor, aliniind corect profilele;
• porneste presarea si asteapta finalizarea completa pentru blocarea fitingului.

6. Evita apropierea de mecanismele in miscare in timpul acestei operatiuni pentru a preveni accidentele.
Verifica corectitudinea imbinarii observand inelul de fixare si pozitia tevii.
Aceasta este o operatiune unica – in cazul unei presari incorecte, teava trebuie taiata, iar pentru refacerea imbinarii este necesar un nou fiting.

Pentru o functionare corecta si de lunga durata a aparatului de presare, planifica revizii periodice si mentine falcile curate si lubrifiate in permanenta, pentru a evita solicitari anormale in timpul presarii care pot afecta durata de viata a mecanismului.

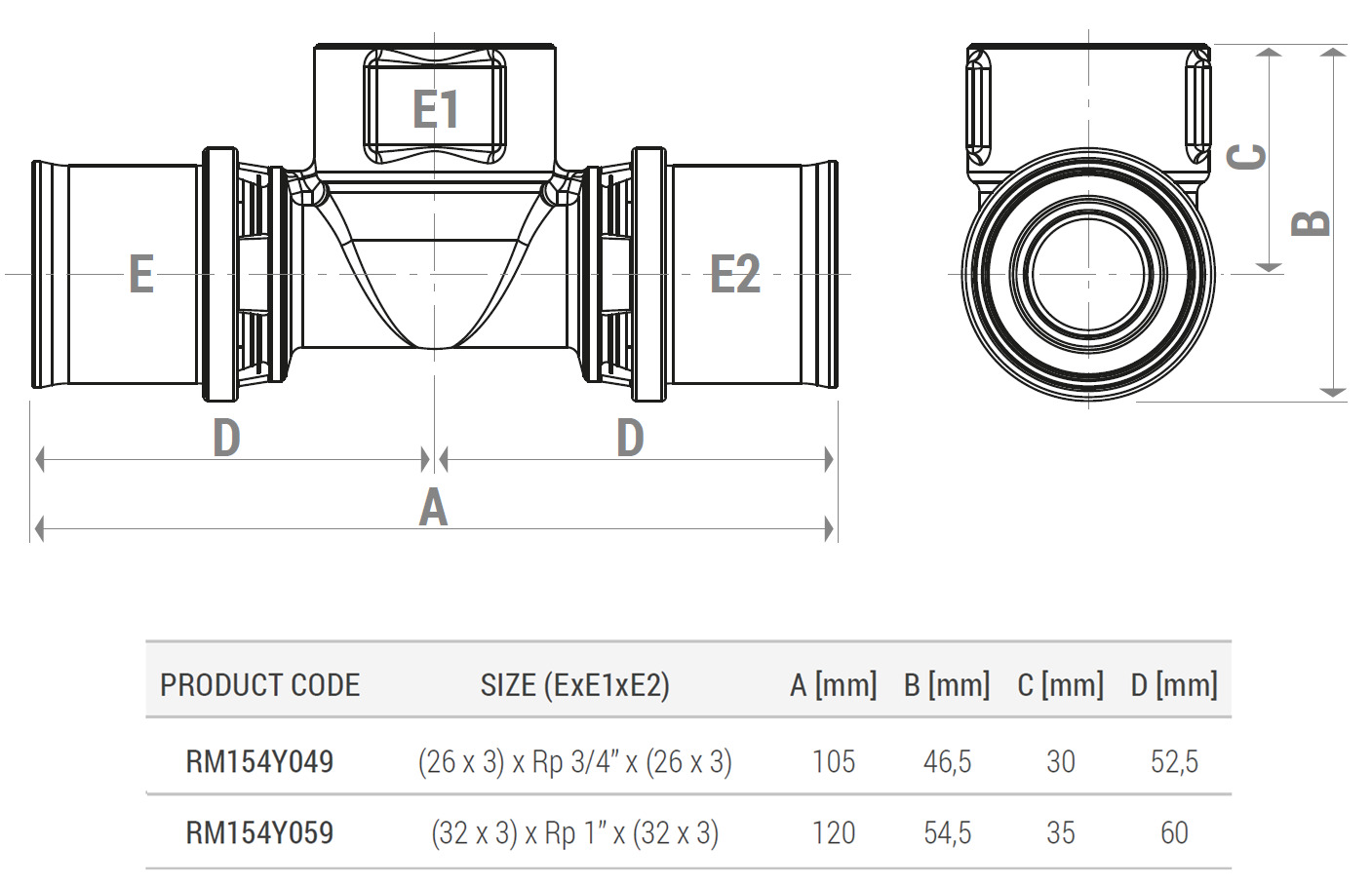

Dimensiuni :
