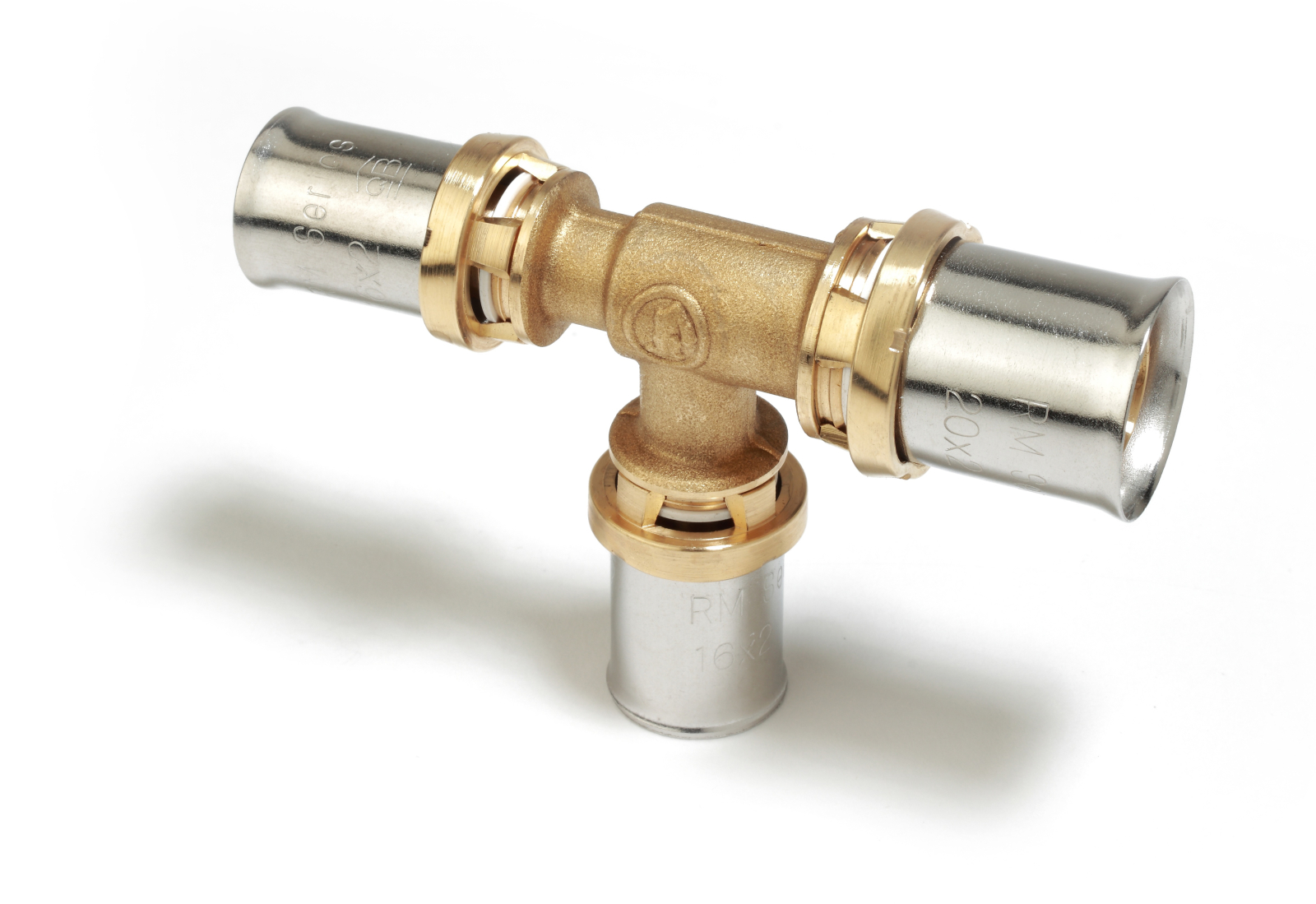

Teu redus presare multipla Giacomini RM151Y084, 26x3 x 20x2 x 20x2 mm, fiting pentru teava multistrat, 10 bar, 110°C, alama

Teul redus Giacomini RM151Y084 este un fiting de presare multipla destinat realizarii ramificatiilor in instalatii cu tevi multistrat sau din plastic. Este confectionat din alama de inalta calitate si echipat cu garnituri duble EPDM pentru o etansare durabila. Sistemul de montare prin presare ofera siguranta, rapiditate si compatibilitate cu clesti de presare profile TH, H si U.

Caracteristici tehnice:

• Dimensiuni: 26x3 x 20x2 x 20x2 mm

• Corp din alama CW617N – EN 12165

• Garnituri duble O-Ring din EPDM, conform EN 681-1

• Inel de compresie din inox AISI 304

• Temperatura de lucru: 5 ÷ 110 °C

• Presiune maxima de lucru: 10 bar

• Procent maxim de glicol in apa: 50 %

• Tip conexiune: presare multipla (fara filet)

Avantaje:

• Etansare perfecta si rezistenta ridicata la coroziune

• Compatibil cu multiple profile de presare (TH, H, U)

• Montaj rapid si sigur, fara lipire sau filetare

• Ideal pentru instalatii de incalzire, racire si alimentare cu apa

• Fiting robust, fabricat conform standardelor europene

Componente fitting :



1. Corp din alama
2. Inel de fixare (Ø 75 si 90 mm cu separator izolant)
3. Bucsa
4. Garnitura O-Ring
5. Separator izolant (Ø 16 pana la 63 mm)

Instalare :

Recomandam respectarea instructiunilor de mai jos pentru a preveni deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a obtine o imbinare eficienta.

1. Taie teava perpendicular (90°) pe axul ei, folosind un cleste taietor (recomandam rotirea usoara a clestelui in timpul taierii) sau un dispozitiv de taiat tevi cu role, pentru a evita deformarea sectiunii.
2. O etansare corecta a fitingurilor mecanice prin presare se obtine doar daca teava si fitingul au acelasi diametru nominal si aceeasi grosime a peretelui.
Se recomanda verificarea dimensiunilor componentelor inainte de presare, pentru a evita asamblarile incorecte.

3. Debavureaza si calibreaza interiorul tevii folosind un instrument special (asigura-te ca dimensiunea instrumentului corespunde cu cea a tevii).
Lubrifiaza interiorul tevii cu un lubrifiant compatibil cu materialele si utilizarea sistemului.
4. Introdu teava complet in fiting; pozitia corecta a imbinarii poate fi verificata vizual prin fantele inelului de fixare. Profilul conic al bucsei faciliteaza introducerea tevii.

5. Pentru operatiunea de presare, foloseste o falca de aceeasi dimensiune cu fitingul si cu profil conform tabelului „Profile falci” de la pagina 2:
• deschide falcile si asigura-te ca nu exista resturi sau impuritati in interior inainte de introducerea fitingului;
• introduce fitingul in canelurile falcilor, aliniind corect profilele;
• porneste presarea si asteapta finalizarea completa pentru blocarea fitingului.

6. Evita apropierea de mecanismele in miscare in timpul acestei operatiuni pentru a preveni accidentele.
Verifica corectitudinea imbinarii observand inelul de fixare si pozitia tevii.
Aceasta este o operatiune unica – in cazul unei presari incorecte, teava trebuie taiata, iar pentru refacerea imbinarii este necesar un nou fiting.

Pentru o functionare corecta si de lunga durata a aparatului de presare, planifica revizii periodice si mentine falcile curate si lubrifiate in permanenta, pentru a evita solicitari anormale in timpul presarii care pot afecta durata de viata a mecanismului.

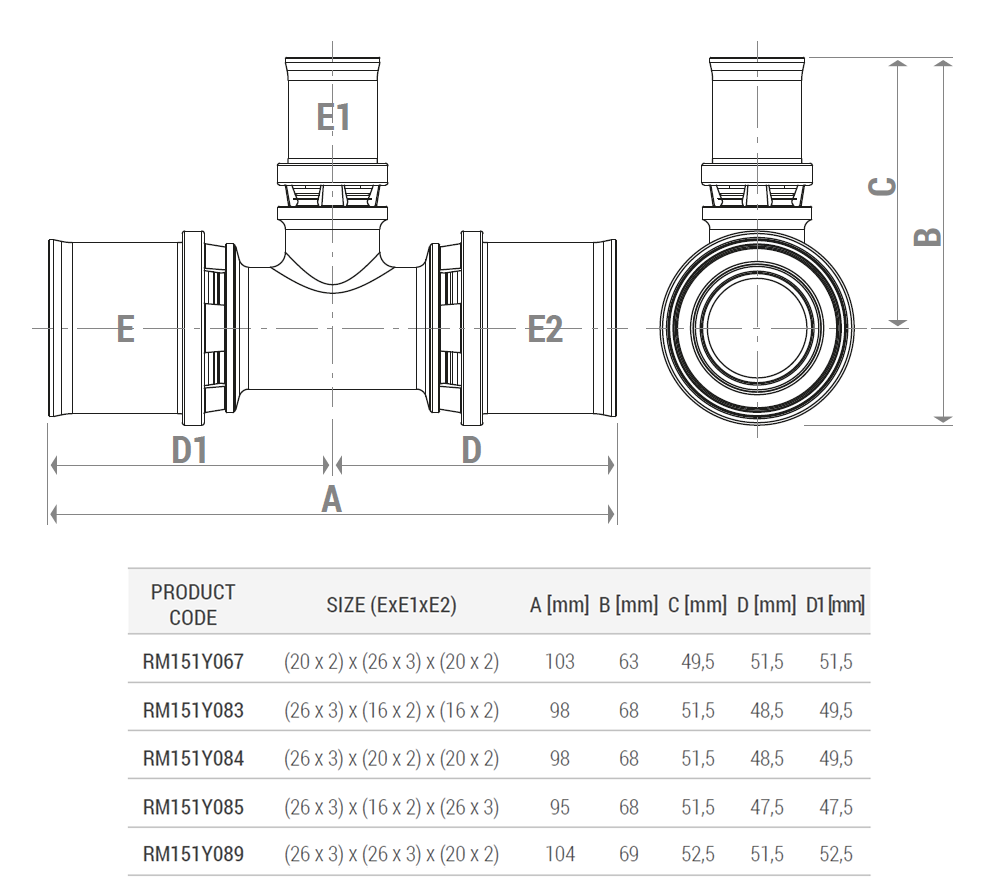

Dimensiuni :
