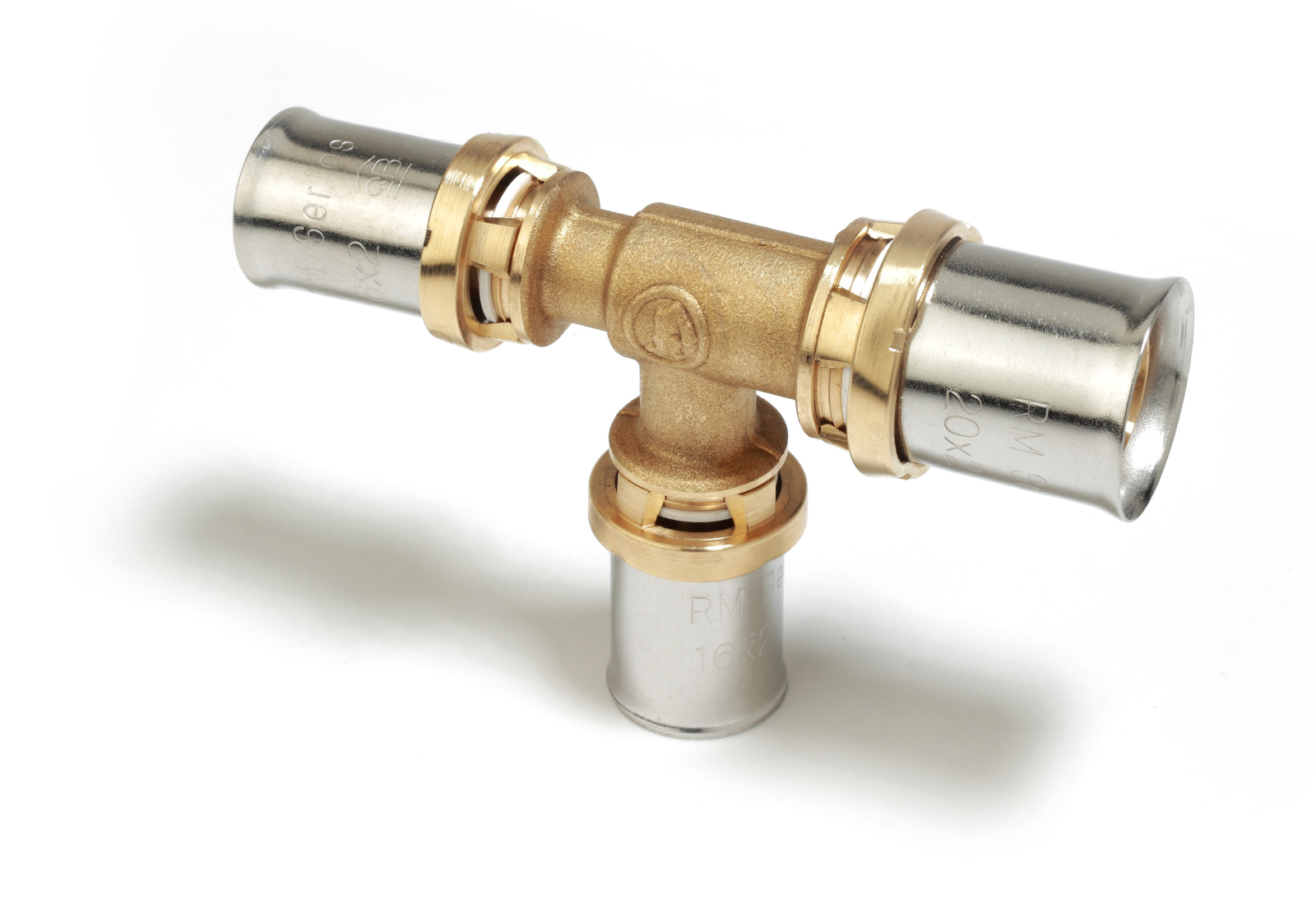

Teu redus presare multipla Giacomini RM151Y089, 26x3 x 26x3 x 20x2 mm, fiting pentru teava multistrat, 10 bar, 110°C, alama

Teul redus Giacomini RM151Y089 este un fiting profesional pentru realizarea ramificatiilor in instalatii cu tevi multistrat sau din plastic. Sistemul de presare multipla asigura o imbinare rapida si sigura, cu o etansare de lunga durata. Este compatibil cu principalele profile de presare TH, H si U, fiind potrivit atat pentru instalatii de incalzire, cat si pentru apa menajera.

Caracteristici tehnice:

• Dimensiuni: 26x3 x 26x3 x 20x2 mm

• Corp din alama CW617N – EN 12165

• Garnituri duble O-Ring din EPDM, conform EN 681-1

• Inel de compresie din inox AISI 304

• Temperatura de lucru: 5 ÷ 110 °C

• Presiune maxima de lucru: 10 bar

• Procent maxim de glicol in apa: 50 %

• Tip conexiune: presare multipla, fara filet

Avantaje:

• Etansare excelenta si siguranta ridicata in exploatare

• Compatibil cu clesti de presare TH, H si U

• Rezistenta mare la coroziune si socuri termice

• Montaj rapid, curat si sigur, fara lipire sau filetare

• Ideal pentru instalatii termice si de apa rece/calda

Componente fitting :



1. Corp din alama
2. Inel de fixare (Ø 75 si 90 mm cu separator izolant)
3. Bucsa
4. Garnitura O-Ring
5. Separator izolant (Ø 16 pana la 63 mm)

Instalare :

Recomandam respectarea instructiunilor de mai jos pentru a preveni deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a obtine o imbinare eficienta.

1. Taie teava perpendicular (90°) pe axul ei, folosind un cleste taietor (recomandam rotirea usoara a clestelui in timpul taierii) sau un dispozitiv de taiat tevi cu role, pentru a evita deformarea sectiunii.
2. O etansare corecta a fitingurilor mecanice prin presare se obtine doar daca teava si fitingul au acelasi diametru nominal si aceeasi grosime a peretelui.
Se recomanda verificarea dimensiunilor componentelor inainte de presare, pentru a evita asamblarile incorecte.

3. Debavureaza si calibreaza interiorul tevii folosind un instrument special (asigura-te ca dimensiunea instrumentului corespunde cu cea a tevii).
Lubrifiaza interiorul tevii cu un lubrifiant compatibil cu materialele si utilizarea sistemului.
4. Introdu teava complet in fiting; pozitia corecta a imbinarii poate fi verificata vizual prin fantele inelului de fixare. Profilul conic al bucsei faciliteaza introducerea tevii.

5. Pentru operatiunea de presare, foloseste o falca de aceeasi dimensiune cu fitingul si cu profil conform tabelului „Profile falci” de la pagina 2:
• deschide falcile si asigura-te ca nu exista resturi sau impuritati in interior inainte de introducerea fitingului;
• introduce fitingul in canelurile falcilor, aliniind corect profilele;
• porneste presarea si asteapta finalizarea completa pentru blocarea fitingului.

6. Evita apropierea de mecanismele in miscare in timpul acestei operatiuni pentru a preveni accidentele.
Verifica corectitudinea imbinarii observand inelul de fixare si pozitia tevii.
Aceasta este o operatiune unica – in cazul unei presari incorecte, teava trebuie taiata, iar pentru refacerea imbinarii este necesar un nou fiting.

Pentru o functionare corecta si de lunga durata a aparatului de presare, planifica revizii periodice si mentine falcile curate si lubrifiate in permanenta, pentru a evita solicitari anormale in timpul presarii care pot afecta durata de viata a mecanismului.

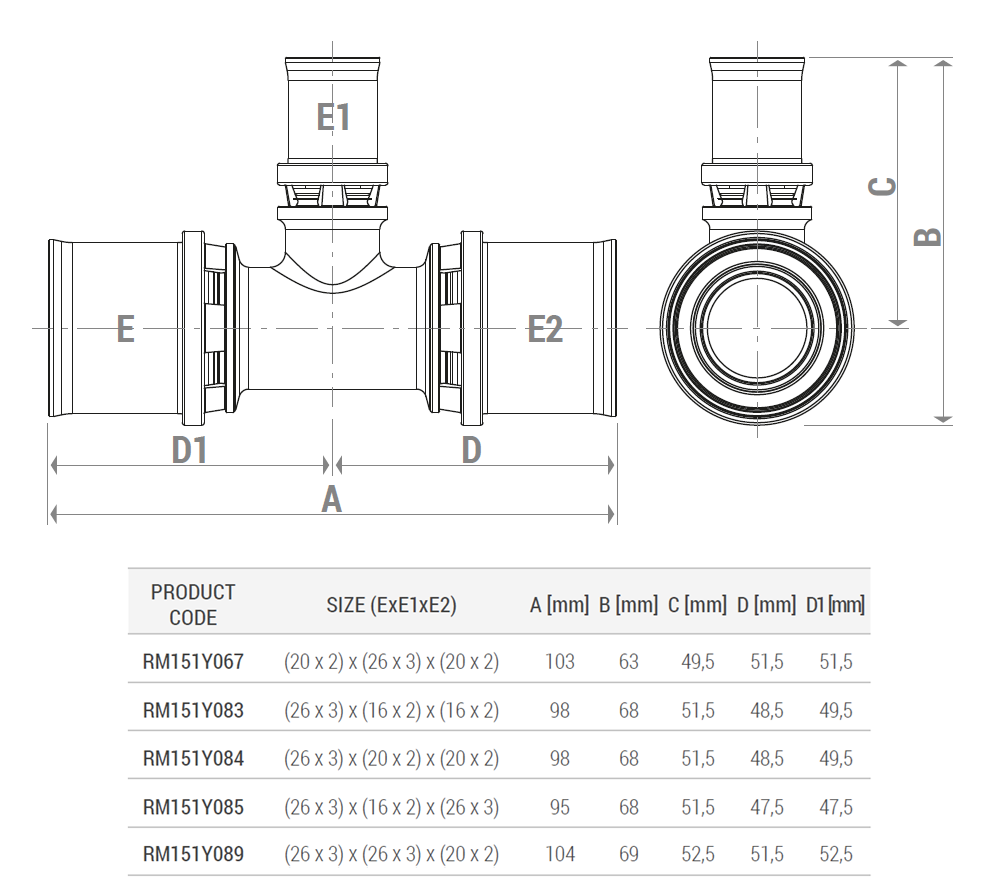

Dimensiuni :
