Robinet de retur unghiular Giacomini R14X035, pentru radiator, filet interior-exterior 1”, presiune maxima 16 bar, alama cromata

• Tip: robinet detentor unghiular

• Cod produs: R14X035

• Racorduri: G 1”M x G 1”F

• Material corp: alama CW617N

• Garnituri: EPDM

• Capac de protectie: alama

• Presiune maxima de lucru: 16 bar

• Fluid de utilizare: apa sau solutii de glicol (max. 30%)

• Temperatura maxima: 110 °C

• Kv (pozitie complet deschis): 11,8

• Filet: conform ISO 228

• Pozitii de deschidere: 0,5–4 ture (reglaj progresiv)

Avantaje:

• Reglaj precis al debitului pentru echilibrarea sistemelor de incalzire

• Constructie solida din alama, rezistenta la coroziune si la presiuni ridicate

• Instalare usoara si intretinere minima

• Compatibil cu instalatii cu apa calda sau amestecuri de glicol

• Permite izolarea caloriferului pentru operatii de service fara golirea instalatiei

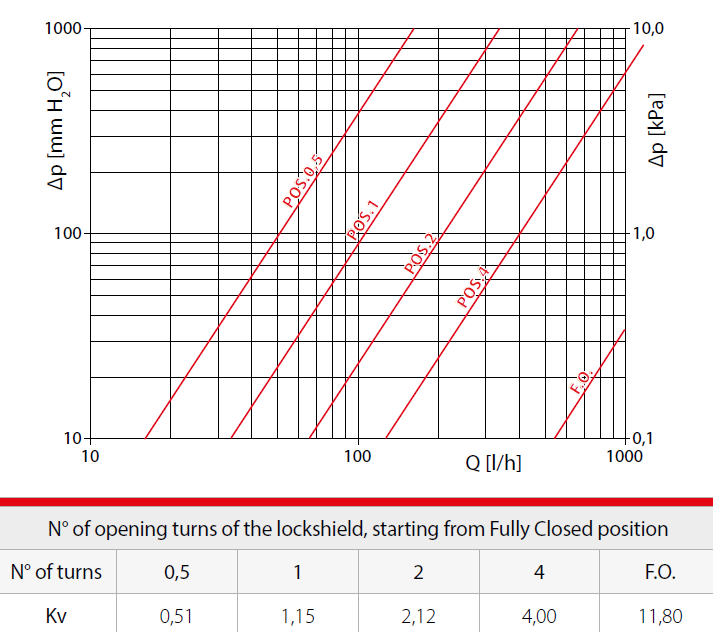

Caracteristici hidraulice:

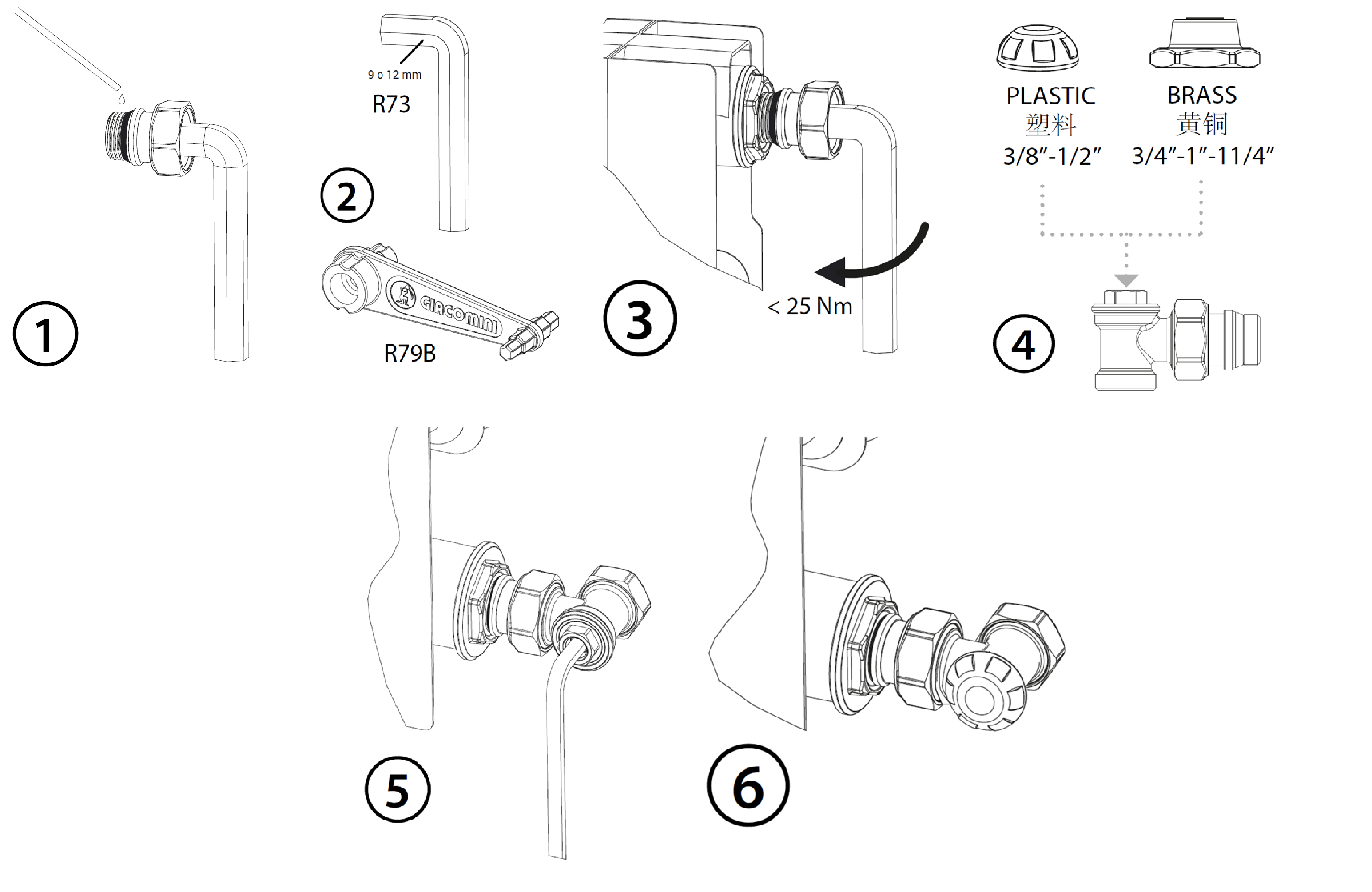

Instructiuni montaj si intretinere:

In caz de intretinere a caloriferului puteti inchide debitul prin robinetul de retur cu o operatie similara reglajului. Retineti numarul de rotatii facute inainte de inchidere pentru a reveni la setarile initiale la reluarea functionarii.

1. Stutul cu autoetansare Giacomini este livrat cu element de etansare elastomeric, deci montajul pe corpul caloriferului nu necesita canepa, pasta sau alte materiale de etansare. Pentru montaj corect si rapid, ungeti usor filetul inainte de strangere.

2. Strangerea se face cu o cheie imbus speciala R73 (ex. 9 mm sau 12 mm, in functie de model) sau cu cheie R79B; aceeasi cheie se poate folosi si pentru racorduri olandeze fara autoetansare.

3. Datorita elementului de etansare din elastomer, cupla de strangere nu trebuie sa depaseasca 25 Nm.

4. Robinetul de retur permite echilibrarea corecta a debitelor corpurilor de incalzire si garanteaza functionarea instalatiei. Punguta include robinetul de retur si capacul de protectie din plastic, demontat.

5. In functie de tipul robinetului, folosind diagrama de reglaj specifica si o cheie imbus R73, reglati robinetul plecand din pozitia total inchis.

6. Capacul din plastic se insurubeaza/desurubeaza manual si are doar rol de protectie.

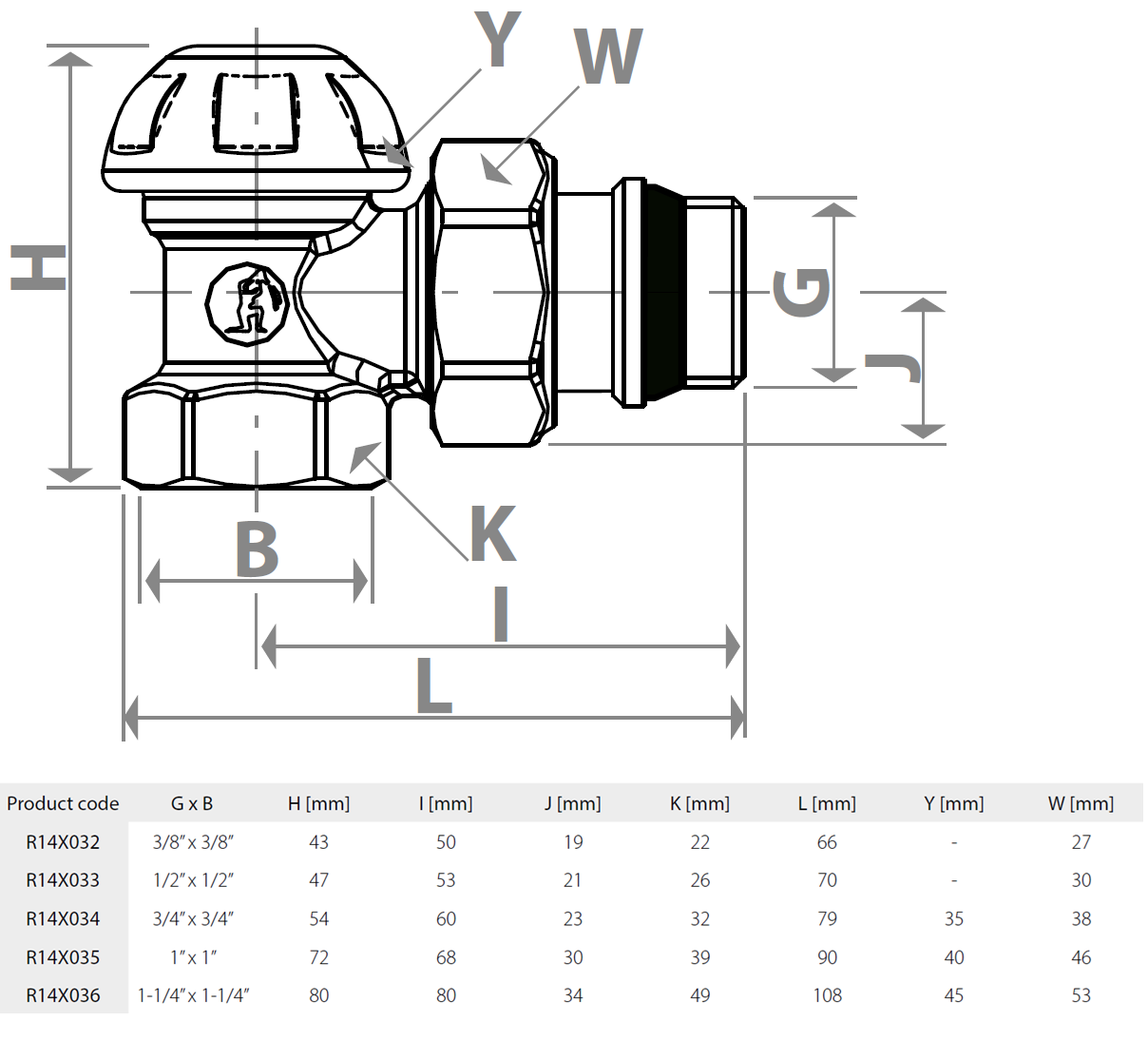

Dimensiuni:
