Racord compresie unghiular Giacomini R562Y128, filet exterior 1" x 28, pentru teava cupru, alama

Racord unghiular cu compresie, cu filet exterior 1" x 28 mm, fabricat din alama de inalta calitate, destinat pentru tevi din cupru. Se foloseste in instalatii sanitare si termice pentru apa, dar si in sisteme de distributie a gazelor si hidrocarburilor lichide. Modelul R562Y128 asigura o conexiune sigura, durabila si etansa, fiind conform standardului EN 1254-2.

Este echipat cu doua garnituri O-ring:

• O-ring negru (EPDM) conform EN 681-1, pentru instalatii de apa

• O-ring galben (NBR) conform EN 549 si EN 682, pentru instalatii de gaz si hidrocarburi

Corpul si piulita sunt realizate din alama forjata CW617N, iar monocona din alama CW614N, oferind o rezistenta excelenta la presiune si coroziune.

Caracteristici tehnice:

• Tip fiting: racord unghiular (cot compresie)

• Conexiune: filet exterior 1" x Ø28 mm pentru teava de cupru

• Material corp: alama CW617N conform UNI EN 12165

• Material monocona: alama CW614N conform UNI EN 12164

• Garnituri: O-ring EPDM (pentru apa) / O-ring NBR (pentru gaz)

• Presiune maxima de lucru:

  • 10 bari (instalatii sanitare)

  • 5 bari (instalatii de gaz si hidrocarburi)

• Temperatura de lucru:

  • 5°C – 110°C (apa)

  • 5°C – 90°C (gaz si hidrocarburi)

• Standard: EN 1254-2

• Cuplu recomandat la strangere:

  • teava de cupru moale: 30 Nm

  • teava de cupru dura: 40 Nm

Caracteristici speciale:

• Etansare dubla prin O-ring pentru siguranta maxima.

• Inchidere mecanica ireversibila – dupa strangere, racordul nu poate fi refolosit pe aceeasi teava.

• Respecta standardele europene pentru apa si gaz.

• Design compact, ideal pentru montaj rapid si sigur.

Avantaje:

• Conectare sigura pentru tevi de cupru, fara lipire.

• Rezistenta mare la coroziune si presiune.

• Poate fi folosit pentru apa, gaz sau hidrocarburi lichide.

• Etansare perfecta si montaj rapid.

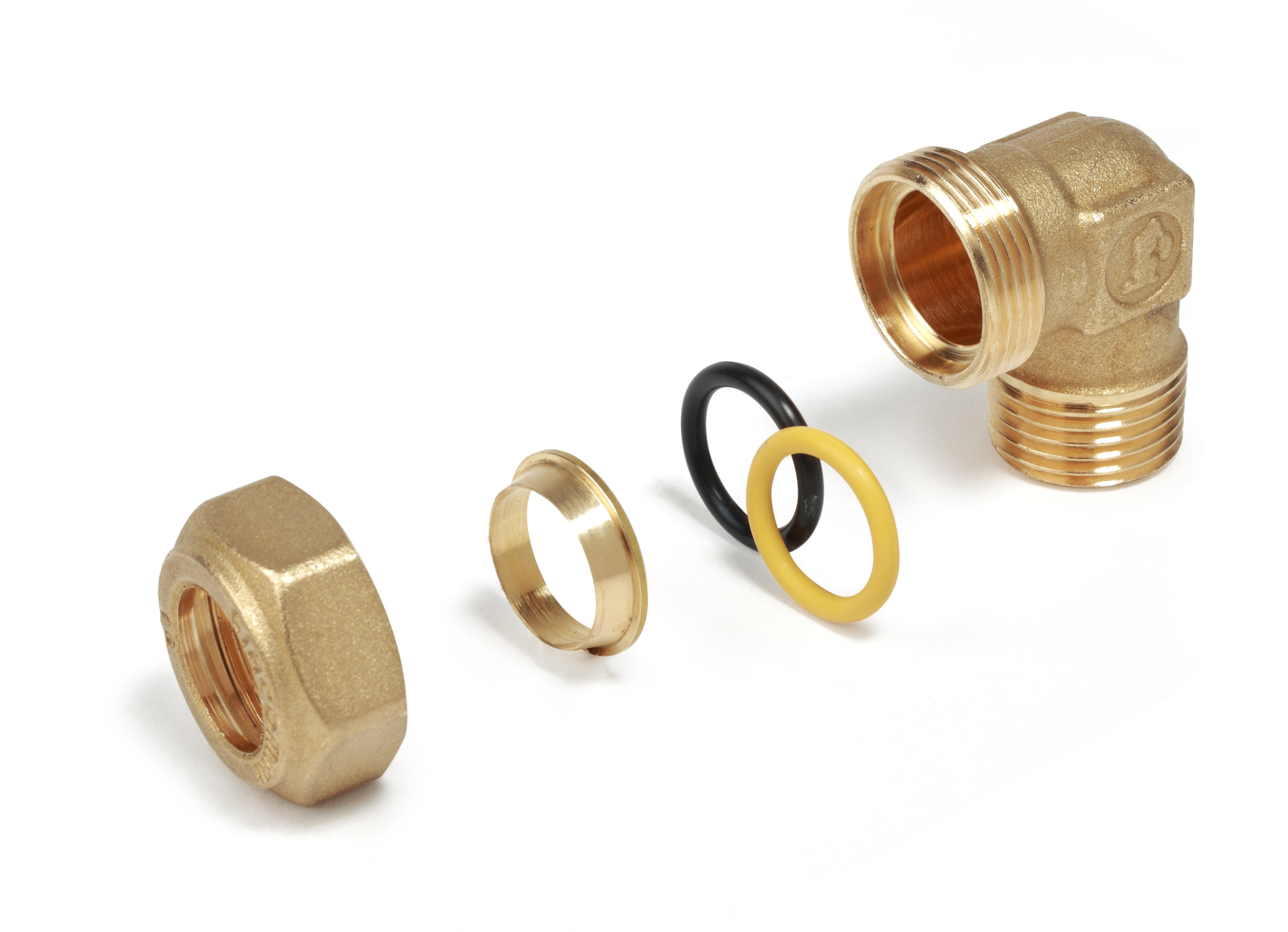

Componente:

1 Dop
2 Monocon
3 Garnitura O-ring
4 Corp fiting

Montaj :

Pentru a evita deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a asigura eficienta imbinarii, se recomanda respectarea urmatoarelor instructiuni:

1 - Taie teava perpendicular pe axul ei, indepartand eventualele bavuri interioare si exterioare.
2 - Unge filetul piulitei si al corpului fitingului, inclusiv monoconul. Apoi monteaza pe teava piulita, monoconul si garnitura O-ring.
3 - Strange piulita manual pana se simte o usoara rezistenta. Apoi finalizeaza strangerea cu o cheie dinamometrica.
4 - Verifica daca strangerea s-a realizat corect. Observand teava, se va remarca o usoara deformare a acesteia cauzata de monoconul din alama. Inchiderea fitingurilor este ireversibila; in cazul unei strangeri incorecte, taierea tevii devine necesara pentru refacerea imbinarii cu un fiting nou.
