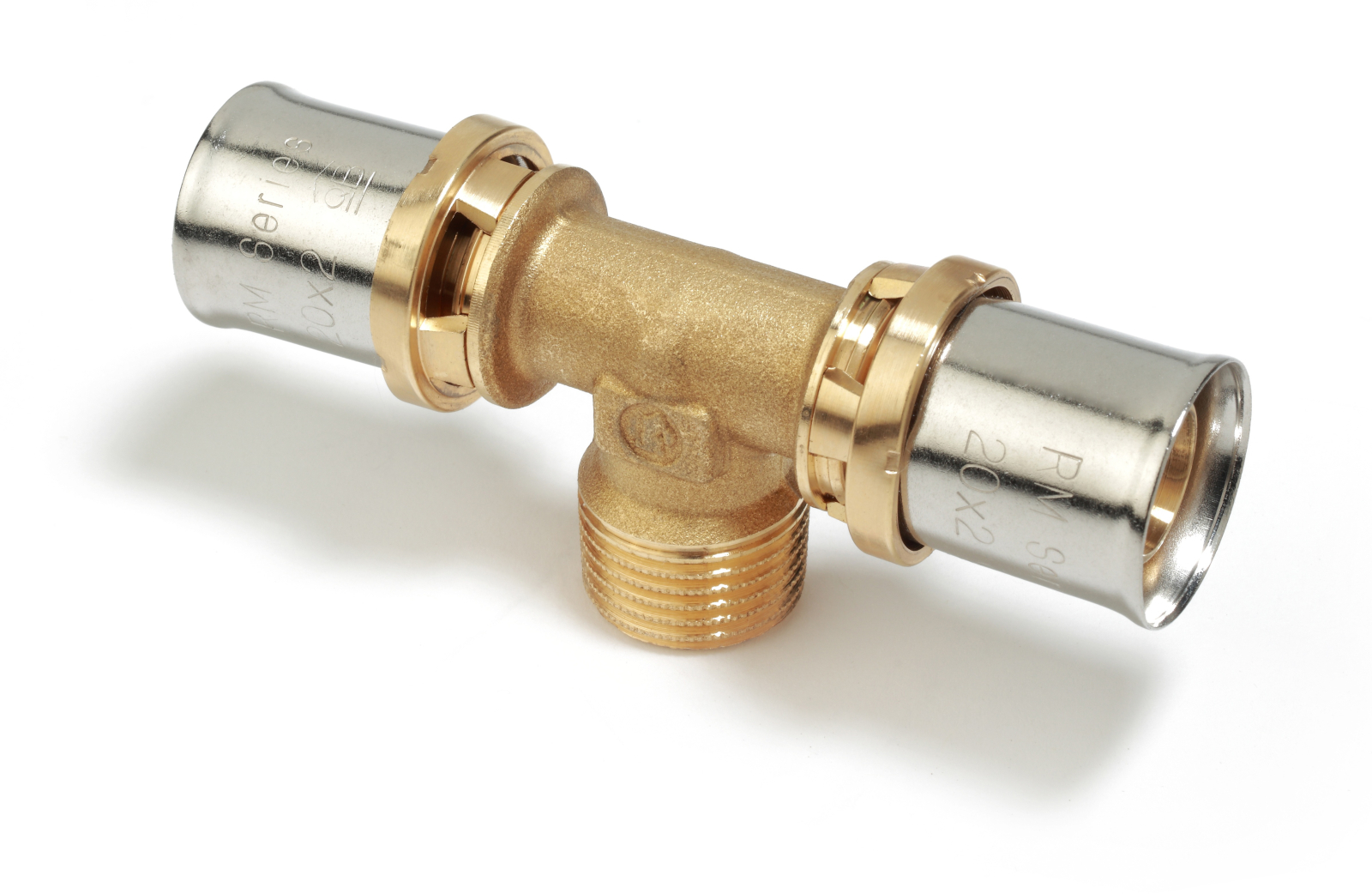

Teu presare Giacomini RM153Y059, filet exterior 1”, pentru teava multistrat diametru 32 mm,

Teul Giacomini RM153Y059 este un fiting de alama pentru tevi multistrat Ø 32 mm, folosit la realizarea ramificatiilor in instalatiile de incalzire sau alimentare cu apa. Are un filet exterior de 1”, fiind potrivit pentru legaturi rapide intre tevi si robineti sau distribuitoare.

Fitingul se monteaza prin presare, folosind clesti de tip TH, H sau U – aceiasi care se folosesc la teava multistrat. Garniturile duble din cauciuc EPDM asigura etanseitate perfecta in timp, iar bucsa din otel inoxidabil mentine presarea ferma si sigura.

Caracteristici tehnice:

• Tip fiting: Teu presare cu filet exterior

• Material corp: alama CW617N (standard EN 12165)

• Material bucsa: otel inoxidabil AISI 304

• Garnituri: cauciuc EPDM negru (dublu O-ring)

• Diametru teava: 32 mm

• Filet: 1” exterior (R 1”)

• Presiune maxima: 10 bar

• Temperatura de lucru: 5 ÷ 110 °C

• Compatibil cu tevi multistrat si PEX

Avantaje:

• Montaj rapid, fara lipituri sau filete suplimentare

• Etanseitate sigura si durabila

• Rezistenta la presiune si la temperaturi ridicate

• Potrivit pentru apa potabila, incalzire sau racire

• Construit din materiale rezistente la coroziune

Componente fitting :



1. Corp din alama
2. Inel de fixare (Ø 75 si 90 mm cu separator izolant)
3. Bucsa
4. Garnitura O-Ring
5. Separator izolant (Ø 16 pana la 63 mm)

Instalare :

Recomandam respectarea instructiunilor de mai jos pentru a preveni deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a obtine o imbinare eficienta.

1. Taie teava perpendicular (90°) pe axul ei, folosind un cleste taietor (recomandam rotirea usoara a clestelui in timpul taierii) sau un dispozitiv de taiat tevi cu role, pentru a evita deformarea sectiunii.
2. O etansare corecta a fitingurilor mecanice prin presare se obtine doar daca teava si fitingul au acelasi diametru nominal si aceeasi grosime a peretelui.
Se recomanda verificarea dimensiunilor componentelor inainte de presare, pentru a evita asamblarile incorecte.

3. Debavureaza si calibreaza interiorul tevii folosind un instrument special (asigura-te ca dimensiunea instrumentului corespunde cu cea a tevii).
Lubrifiaza interiorul tevii cu un lubrifiant compatibil cu materialele si utilizarea sistemului.
4. Introdu teava complet in fiting; pozitia corecta a imbinarii poate fi verificata vizual prin fantele inelului de fixare. Profilul conic al bucsei faciliteaza introducerea tevii.

5. Pentru operatiunea de presare, foloseste o falca de aceeasi dimensiune cu fitingul si cu profil conform tabelului „Profile falci” de la pagina 2:
• deschide falcile si asigura-te ca nu exista resturi sau impuritati in interior inainte de introducerea fitingului;
• introduce fitingul in canelurile falcilor, aliniind corect profilele;
• porneste presarea si asteapta finalizarea completa pentru blocarea fitingului.

6. Evita apropierea de mecanismele in miscare in timpul acestei operatiuni pentru a preveni accidentele.
Verifica corectitudinea imbinarii observand inelul de fixare si pozitia tevii.
Aceasta este o operatiune unica – in cazul unei presari incorecte, teava trebuie taiata, iar pentru refacerea imbinarii este necesar un nou fiting.

Pentru o functionare corecta si de lunga durata a aparatului de presare, planifica revizii periodice si mentine falcile curate si lubrifiate in permanenta, pentru a evita solicitari anormale in timpul presarii care pot afecta durata de viata a mecanismului.

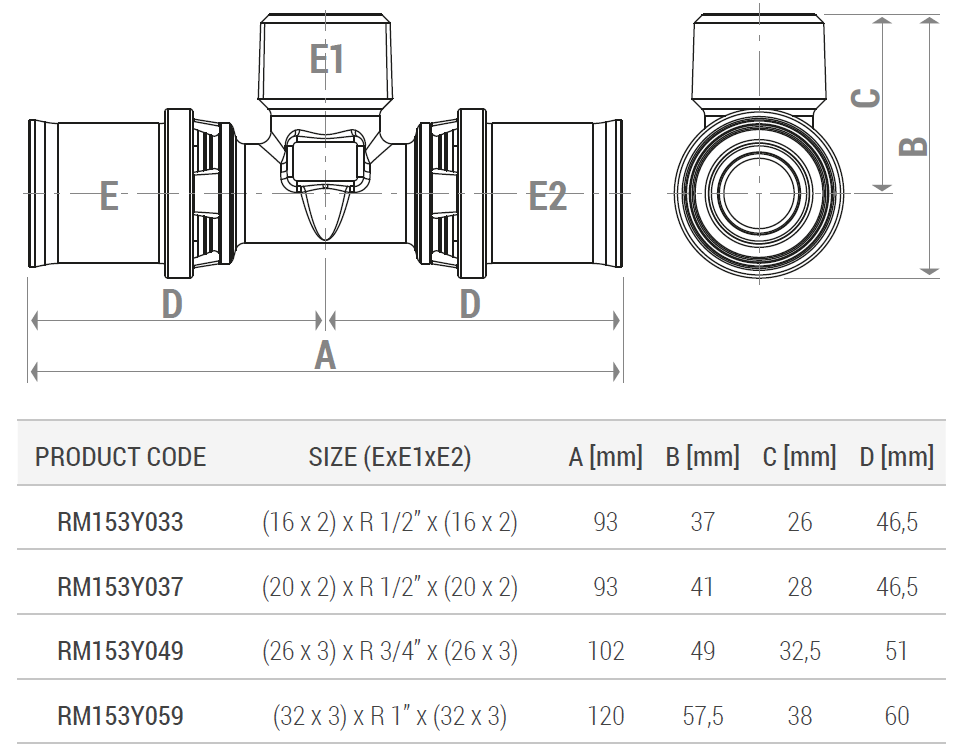

Dimensiuni :
