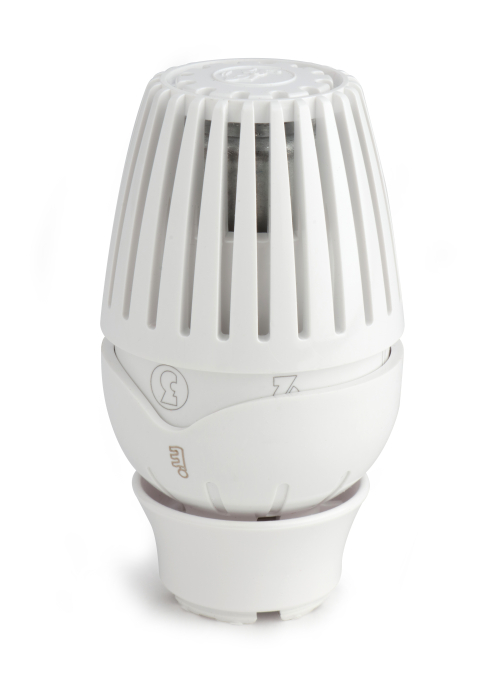

Cap termostatic Giacomini R460X001, cu senzor lichid, sistem prindere rapida Clip-Clap, reglaj 8–30°C, pentru robineti termostatati seria TG/D/F

Capul termostatic Giacomini R460X001 asigura controlul automat al temperaturii din incapere, oferind confort termic constant si reducand consumul de energie. Se monteaza usor pe robinetii termostatati compatibili datorita sistemului de prindere rapida Clip-Clap. Reglajul se face simplu, intre 8 si 30°C, prin rotirea manetei gradate.

Caracteristici tehnice:

• Cod producator: R460X001

• Tip produs: Cap termostatic pentru robinet radiator

• Compatibilitate: robineti Giacomini seriile TG, D, F

• Conectare: sistem Clip-Clap

• Domeniu de reglaj temperatura: 8 – 30 °C

• Temperatura de lucru (cu corp de robinet): 5 – 110 °C

• Temperatura de depozitare: -20 – 55 °C

• Presiune maxima de lucru: 10 bar

• Diferenta maxima de presiune in robinet: 1,4 bar (3/8", 1/2") / 0,7 bar (3/4")

• Dimensiuni: Ø 54 mm, inaltime 95 mm

• Greutate: aproximativ 0,15 kg

• Clasa de eficienta energetica: I (conform EN215 – KEYMARK)

Caracteristici speciale:

• Senzor cu lichid pentru detectie precisa a temperaturii ambientale

• Mecanism intern cu reactie progresiva pentru inchiderea/deschiderea valvelor

• Limitatoare incluse pentru blocarea sau restrictionarea reglajului

• Reglaj antifreezing la 8°C (pozitia )

• Certificare conform Directiva RT2012 si standard EN215

• Poate fi montat atat pe pozitie orizontala (recomandata), cat si verticala

• Sistem Clip-Clap ce permite montaj si demontaj fara scule

Avantaje:

• Reglare automata precisa, mentine temperatura dorita in incapere

• Economiseste energie prin controlul debitului de apa din radiator

• Montaj rapid si sigur, fara unelte

• Poate fi blocat pe o temperatura fixa – ideal pentru spatii comune

• Functioneaza stabil, fara fluctuatii bruste de temperatura

• Design compact si modern, potrivit pentru orice tip de radiator

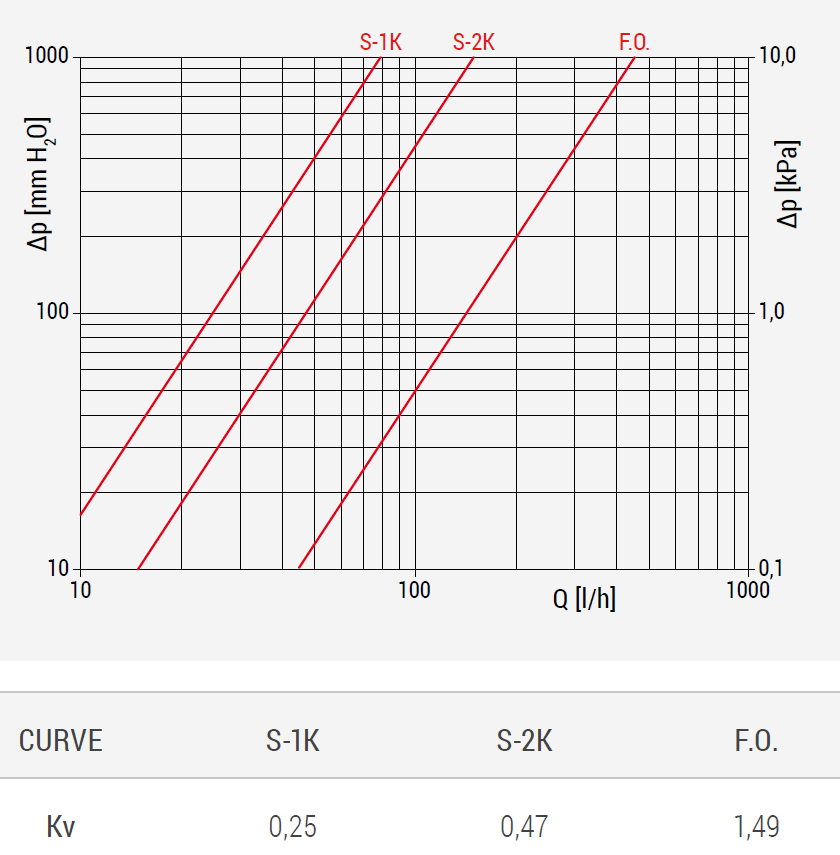

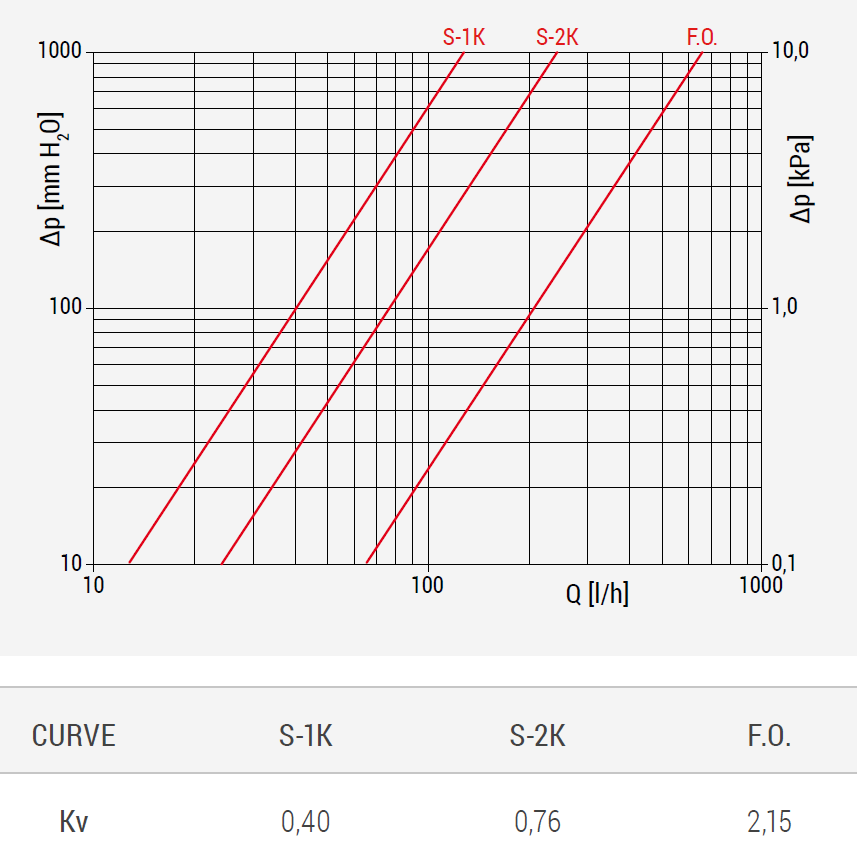

• Impreuna cu corpurile de robinet de 3/8” – 1/2”

• Impreuna cu corpurile de robinet de 3/8” – 1/2”

Montaj si reglare :

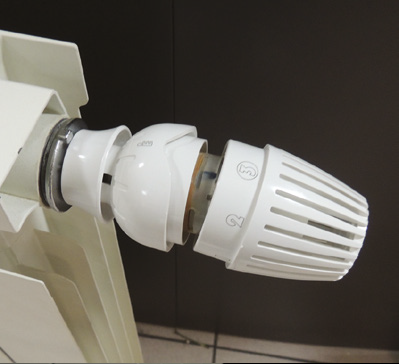

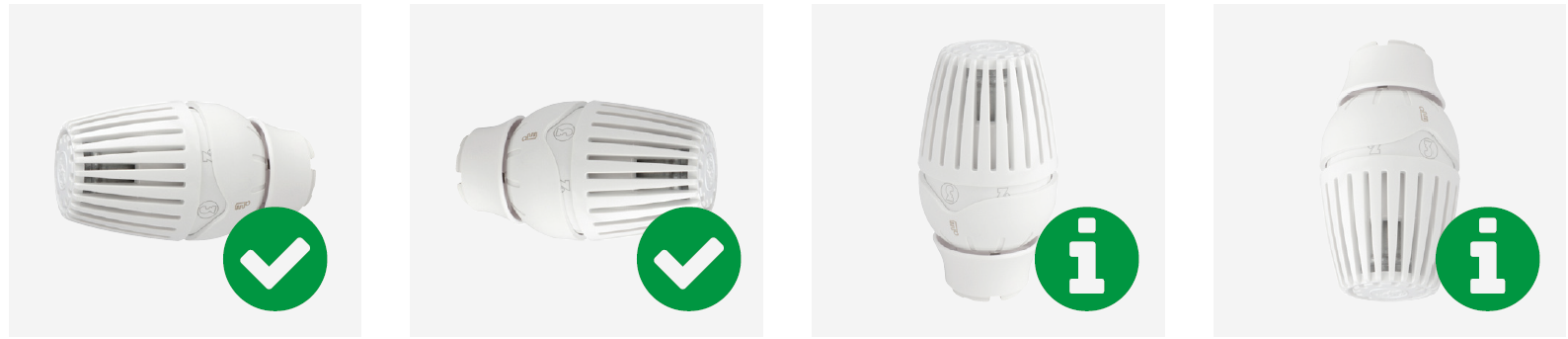

Pozitii de instalare permise.

• Se recomanda montarea capetelor termostatice in pozitie orizontala. In cazul montarii verticale, caldura radiata direct de la calorifer poate influenta senzorul si poate duce la masurarea incorecta a temperaturii din incapere.
• Pentru a evita detectarea gresita a temperaturii, capetele termostatice nu trebuie montate in nise, in spatele draperiilor, in cutii decorative sau in zone expuse direct la soare. In astfel de situatii se recomanda utilizarea modelelor cu senzor la distanta (R462/R463).

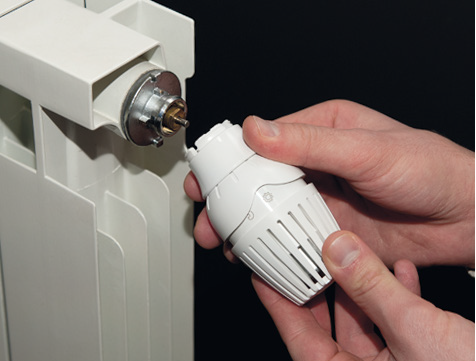

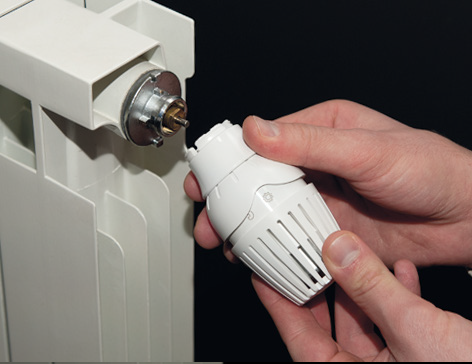

Montaj pe robinetii cu optiune termostatica :

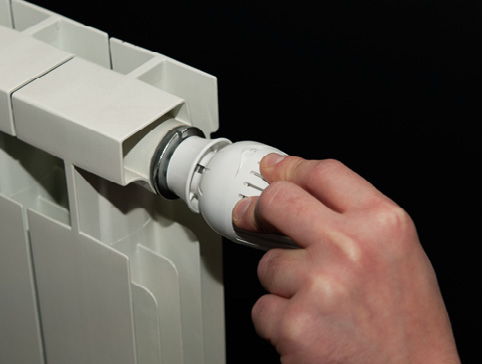

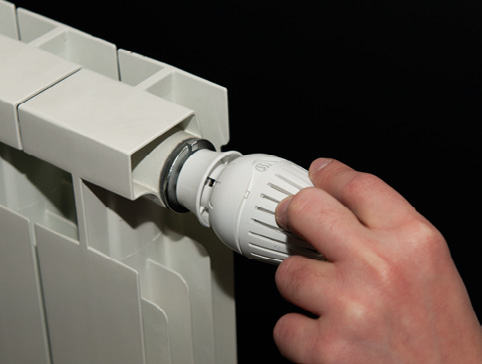

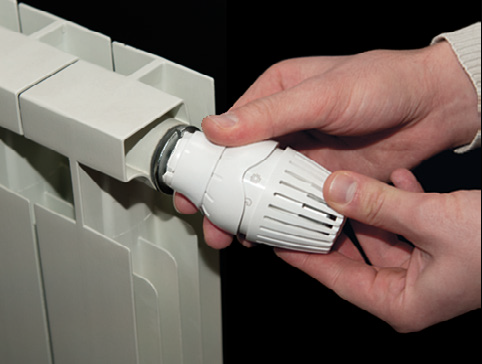

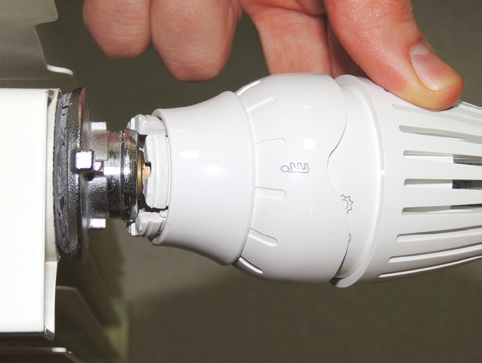

Pentru montarea capului termostatic pe corpul robinetului, procedati astfel:


Limitarea si blocarea cursei rotii de reglaj :

Operatiunile de limitare sau blocare a cursei rotii de reglaj se efectueaza cu capul termostatic deja montat pe corpul robinetului.

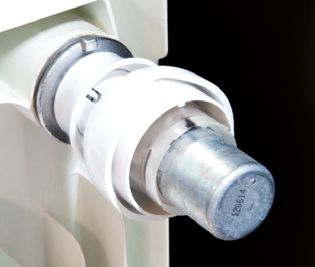

1. Rotiti roata de reglaj pana in pozitia (3) si apoi trageti-o usor in fata pentru a o elibera.
Avertisment: pentru a evita pierderea calibrarii capului termostatic, nu modificati pozitia bulbului senzorului.

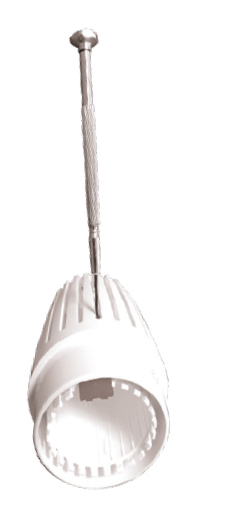

2. In interiorul rotii de reglaj se afla doua limitatoare din plastic. Pentru a le utiliza, scoateti-le cu ajutorul unei surubelnite mici.
Cu un singur limitator se poate restrictiona partial deschiderea sau inchiderea capului.
Cu ambele limitatoare montate, se pot stabili capetele cursei de reglaj, blocand astfel complet pozitia dorita a capului termostatic.

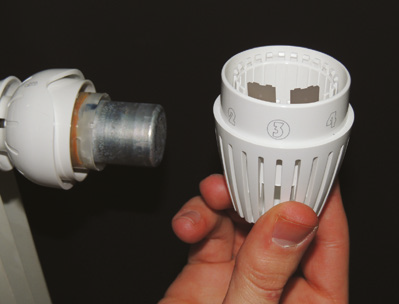

3a) O deschidere partiala a capului termostatic se obtine prin introducerea limitatorului in cama, dupa cum urmeaza:
– montati limitatorul in partea dreapta a numarului care corespunde deschiderii maxime dorite.

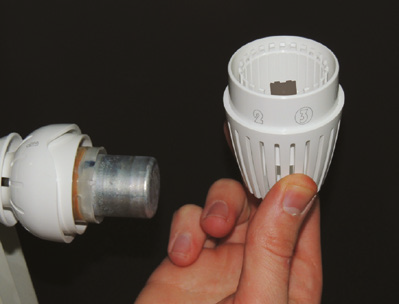

Exemplu: fixati limitatorul in dreapta numarului 3. In acest fel, capul poate fi inchis complet sau deschis pana la pozitia 3.

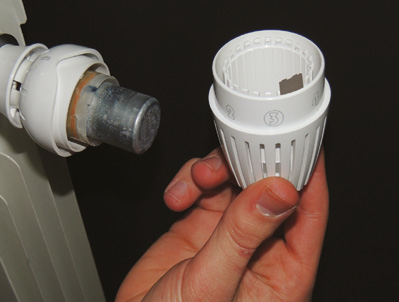

3b) Pentru blocarea completa a intervalului de reglaj, montati un limitator in dreapta numarului corespunzator deschiderii maxime dorite si un altul in stanga numarului corespunzator deschiderii minime. Astfel, capul nu va mai putea fi nici deschis, nici inchis peste limitele stabilite.

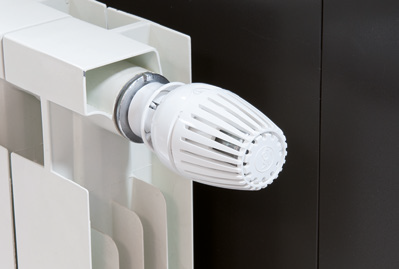

4. Dupa montarea limitatoarelor, readuceti roata de reglaj in pozitia initiala (3), apasand usor pentru fixare.
Nota: privind in interiorul capului, langa bulb, trebuie sa fie vizibila o linie neagra. Verificati ca aceasta linie sa fie aliniata cu simbolul Keymark de pe corpul capului termostatic.

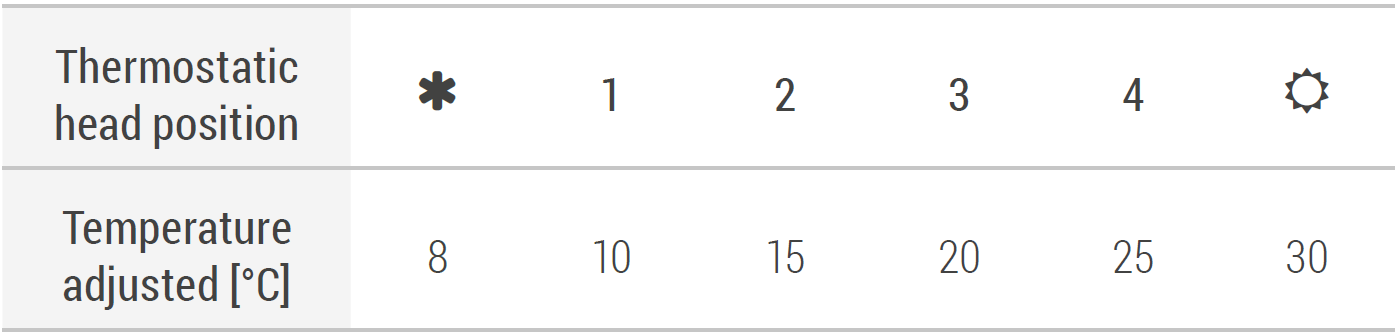

Reglarea temperaturii :

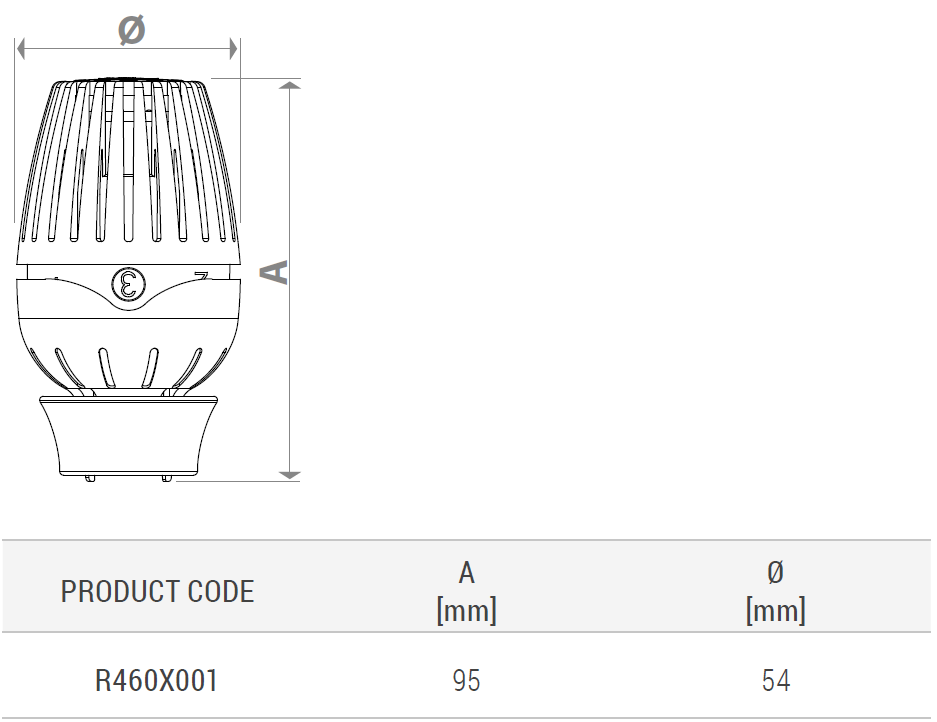

Dimensiuni :
