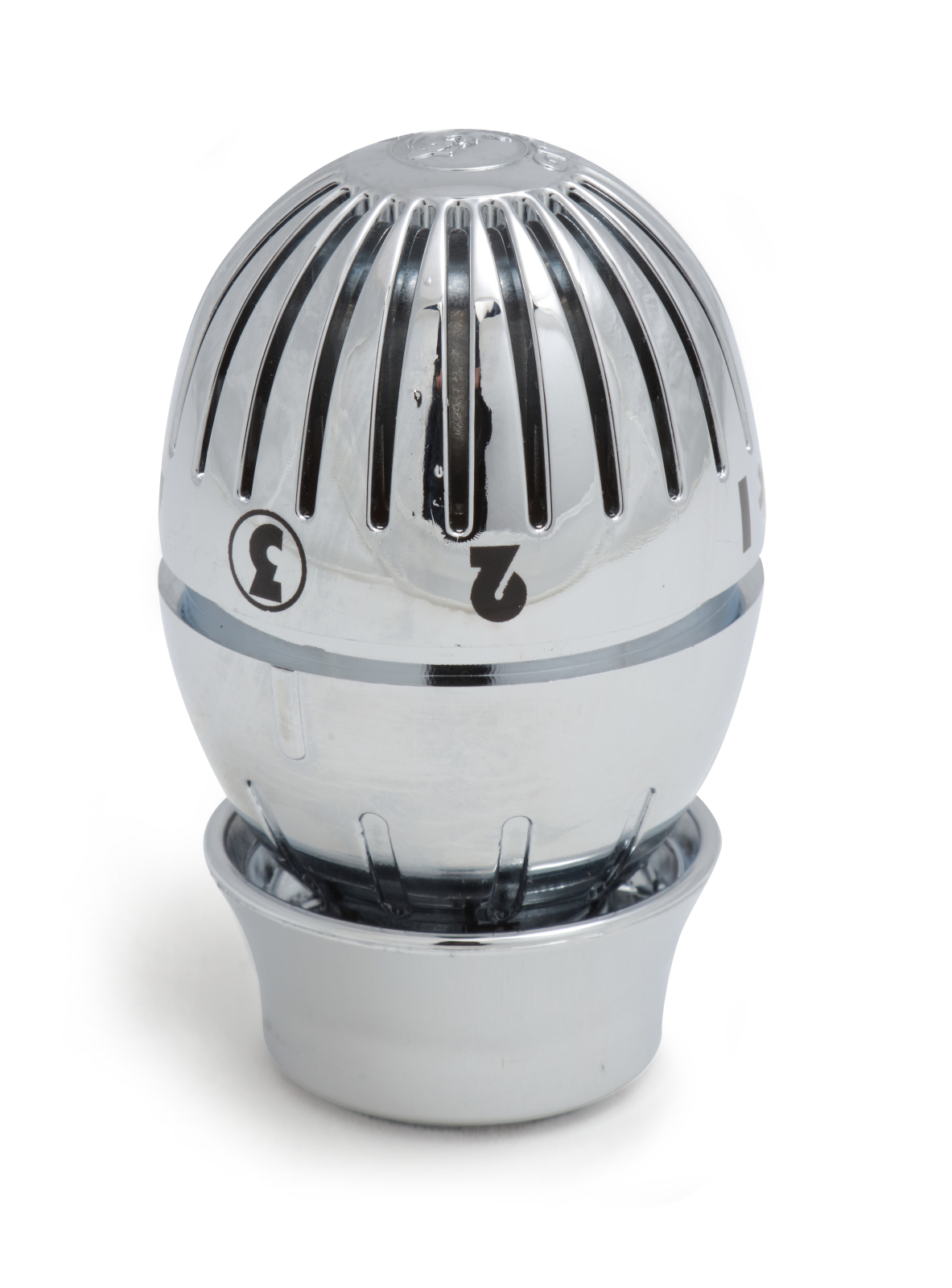

Cap termostatic cu sonda lichida Giacomini T470CX001, pentru calorifer portprosop, crom lucios

Capul termostatic T470CX001 este conceput pentru controlul precis al temperaturii in instalatiile de incalzire cu calorifere portprosop. Este echipat cu o sonda lichida de inalta sensibilitate care asigura o reactie rapida la modificarile de temperatura ambientala.

Sistemul Clip Clap permite o montare rapida si sigura, compatibila cu toate corpurile de robinet din seriile TG, D si F prevazute cu optiune termostatica. Reglarea temperaturii se face usor, prin pozitiile marcate de la * la ☼, corespunzand unui interval de 8–30°C.

In combinatie cu corpurile de robinet, produsul functioneaza la o temperatura maxima de 110°C si o presiune maxima de lucru de 10 bar, oferind fiabilitate ridicata in exploatare.

Avantaje:

• Control termic precis datorita sondei lichide

• Montaj rapid cu sistemul Clip Clap, fara unelte suplimentare

• Compatibilitate universala cu seriile TG, D si F

• Design cromat lucios, potrivit pentru bai moderne

• Functionare stabila in conditii de presiune si temperatura ridicata

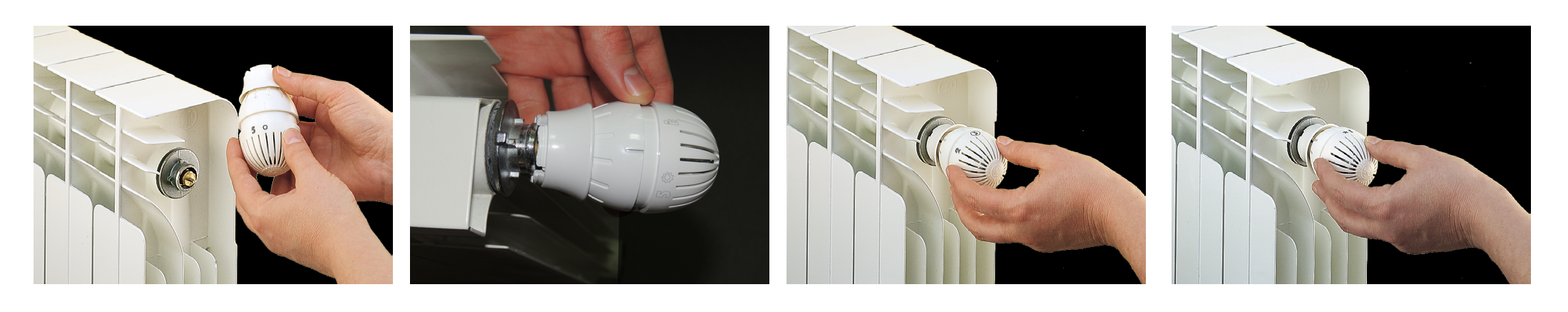

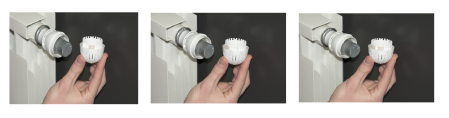

1. Deschide complet capul termostatic, aducand manerul in pozitia . Apoi trage sistemul de prindere „CLIP CLAP” spre maner.

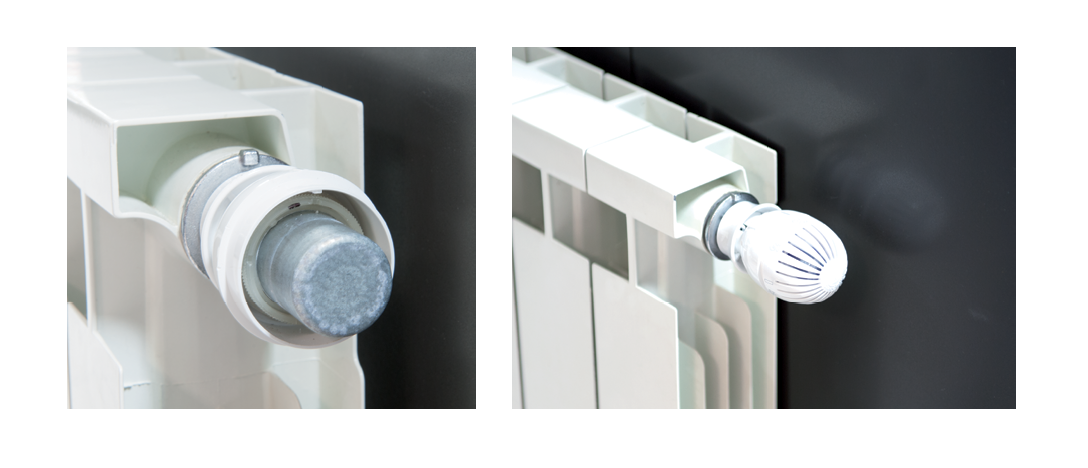

2. Conecteaza capul termostatic la robinet, asigurandu-te ca sunt aliniate:

• tija de prindere a robinetului (A)

• fanta mica de pe capul termostatic (B)

• semnul de ghidaj de pe capul termostatic (C)

Fanta corecta pentru montaj este cea mica. Nu incerca instalarea folosind fanta mare.

3. Inchide capul complet, rotind manerul.

4. Capul este acum conectat la robinet si poate fi reglat in pozitia dorita.
   Adu manerul in pozitia *.



Reglarea capului termostatic

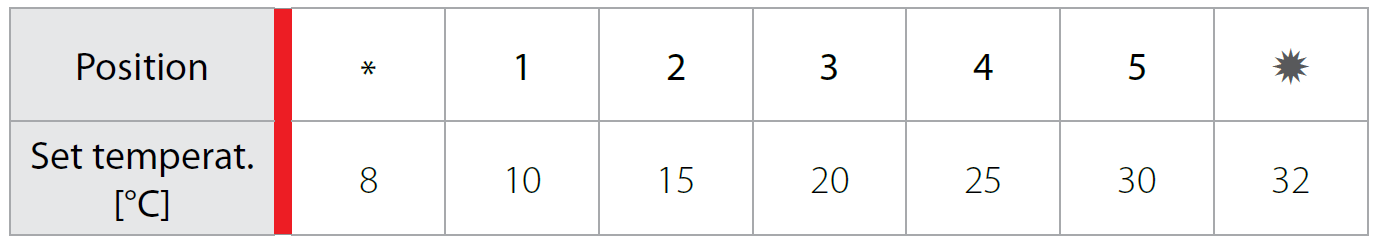

Pentru a obtine setarea corecta a capului termostatic R470, consulta tabelul care indica corespondenta dintre numerele marcate pe maner si temperaturile ambientale corespunzatoare, masurate intr-o incapere termostatata, cu un radiator aflat in conditii optime de functionare.

Atunci cand radiatorul este montat intr-un loc unde aerul nu circula bine sau exista curenti de aer rece, temperatura masurata de senzorul capului termostatic nu va corespunde temperaturii reale din centrul camerei. In aceste situatii, senzorul poate inchide prematur robinetul sau, dimpotriva, sa nu il inchida deloc.

Pentru reglaj corect, se recomanda verificarea temperaturii in centrul camerei cu un termometru cu mercur si ajustarea treptata a pozitiei manerului:

• Daca manerul este in pozitia 3, dar temperatura din camera este sub 20°C (desi aceasta valoare ar trebui atinsa conform setarii), inseamna ca robinetul s-a inchis prea devreme din cauza unei influente locale. In acest caz, roteste manerul usor intre pozitiile 3 si 4.

• Daca manerul este in pozitia 3, iar temperatura depaseste 20°C, senzorul este influentat de un curent de aer rece, ceea ce face ca robinetul sa ramana deschis. In acest caz, roteste manerul intre pozitiile 2 si 3.

Daca incaperea in care este montat capul termostatic nu este folosita, se poate obtine o economie maxima de energie prin rotirea manerului in pozitia *, care corespunde functiei de protectie anti-inghet.

Pe timpul verii se recomanda pozitionarea manerului in pozitia de deschidere maxima, pentru a evita presiunea excesiva asupra garniturii robinetului termostatic si, implicit, riscul de blocare.

Valorile indicate in tabel se refera la conditiile optime obtinute in camera de testare climatica. In mediul real, aceste valori pot varia in functie de tipul instalatiei, conditiile climatice, nivelul de izolare al cladirii si caracteristicile sursei de incalzire.

Limitarea deschiderii si blocarea manerului

Operatiunile de limitare si blocare a manerului trebuie efectuate cu capul termostatic montat pe corpul robinetului.

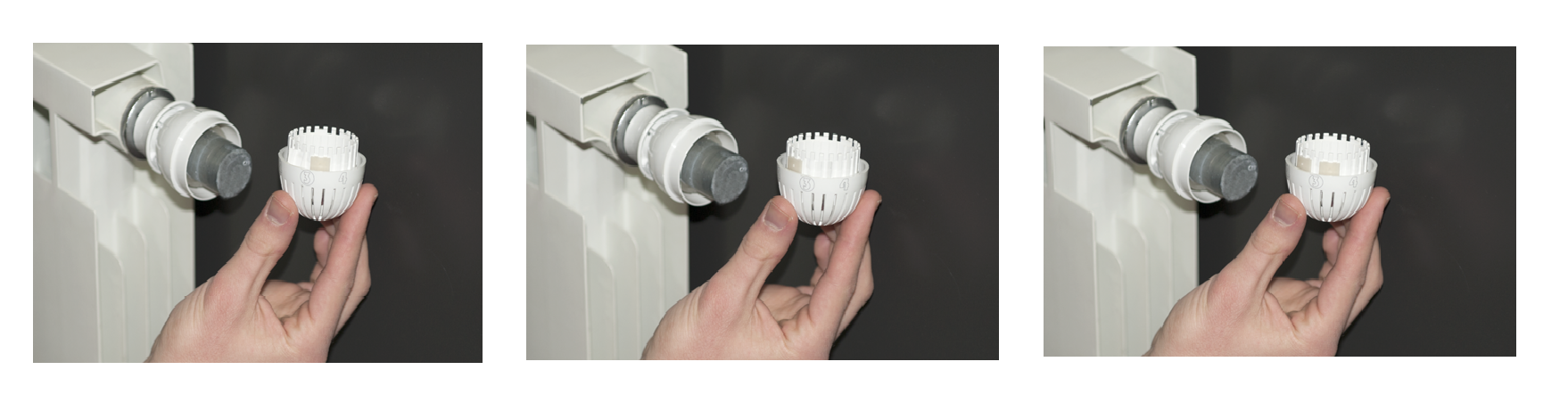

1. Aduce manerul in pozitia (3) si scoate-l tragandu-l usor in fata.
   Nu modifica pozitia sondei in niciun caz, pentru a nu pierde calibrarea capului termostatic.

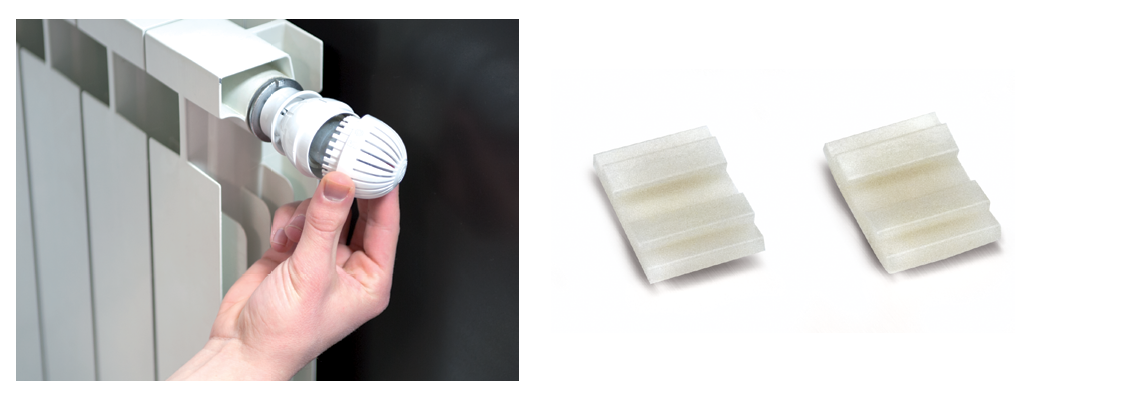

2. Foloseste unul dintre limitatoarele incluse in ambalaj pentru a restrictiona deschiderea sau inchiderea capului termostatic. Daca sunt utilizate ambele limitatoare, se pot fixa limitele intervalului de reglaj, pana la blocarea completa a capului termostatic in pozitia dorita.

       3a. Limitarea deschiderii capului termostatic se face prin introducerea limitatorului in camasa corespunzatoare (conform imaginilor):
• In dreapta numarului care indica deschiderea maxima dorita (exemplu: fixeaza limitatorul in dreapta numarului 3. In acest fel poti inchide complet capul sau il poti deschide maximum pana la pozitia 3).
• In stanga numarului care indica inchiderea minima dorita (exemplu: fixeaza limitatorul in stanga numarului 3. In acest fel poti deschide complet capul sau il poti inchide maximum pana la pozitia 3).

       3b. Pentru blocarea intervalului de reglaj:
Pozitioneaza un limitator in dreapta numarului care indica deschiderea maxima dorita si un alt limitator in stanga numarului care indica inchiderea minima dorita. In acest mod, capul termostatic nu va mai putea fi nici deschis, nici inchis peste limitele stabilite.

       4. Dupa pozitionarea limitatoarelor, fixeaza din nou manerul in pozitia initiala de reglaj (3), apasand ferm pana se prinde corect.
Privind in interiorul capului, langa sonda, vei observa un marcaj negru.
Verifica ca acest marcaj sa fie mereu aliniat cu semnul de pe separator.

Pierderi de presiune

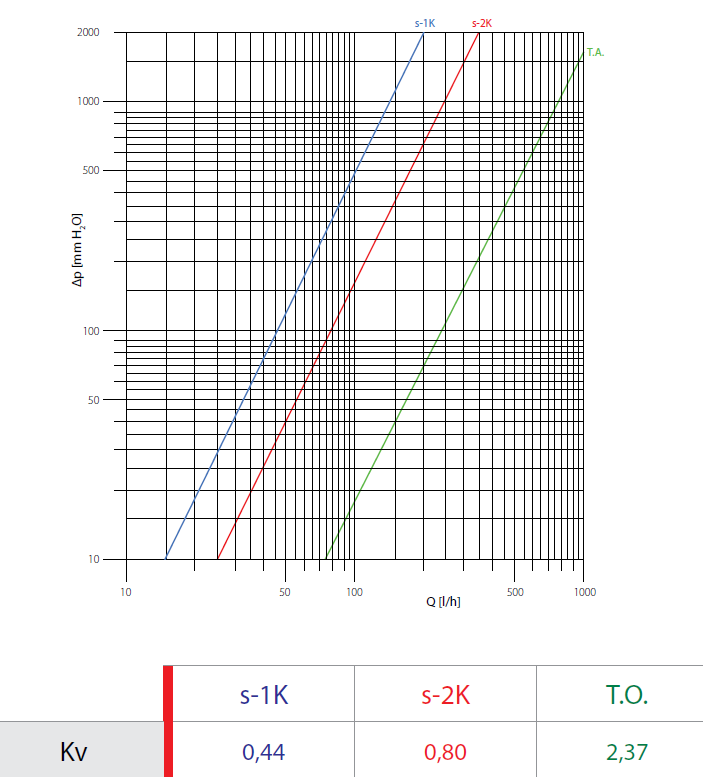

Diagramele de pierdere de presiune sunt obtinute cu capul termostatic in pozitia 3, avand o diferenta intre temperatura din camera si temperatura setata de 1K si 2K (curbele s-1K si s-2K), precum si cu capul termostatic in pozitia corespunzatoare deschiderii maxime a robinetului.

Aceste diagrame pot fi utilizate atat pentru robinetii drepti, cat si pentru cei cu unghi, deoarece, din punct de vedere termotehnic, pierderea de presiune este aproximativ egala in ambele cazuri.

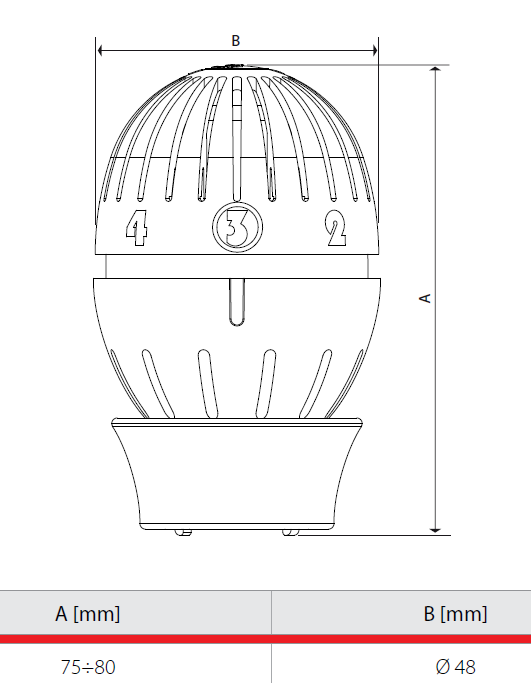

Dimensiuni :
